离散 DimXpert 特征类型 (Discrete DimXpert Feature Types)
离散 DimXpert 特征类型基于 DimXpert 特征。
|
离散特征类型 |
定义 |
支持的特征 |
范例 |
|
收藏 |
包含两个或多个制造特征的一组特征。 |
所有 |
组成零件外围的特征被组合为一个收藏特征。
在您需要同时向一组特征和面应用曲面轮廓公差时，收藏最为有用。 |
|
|
|
|
|
|
复合圆柱 |
具有相同半径的一组同轴圆柱。例如，此零件顶部的两个圆柱面。 |
圆柱 |
|
|
|
|
|
|
|
复合基准面 |
一组共平面的基准面。例如，此零件右侧上的四个面。 |
基准面 |
|
|
|
|
|
|
|
复合孔 |
具有相同直径的一组同轴孔。例如，被此零件中凹槽分割的两个内部圆柱面。 |
简单直孔 |
|
|
|
|
|
|
|
离散特征类型 |
定义 |
支持的特征 |
范例 |
|
阵列 |
具有相同类型（孔、槽口、凹口等）和大小参数的一组 DimXpert 特征。
它们一般与共用尺寸和公差相关。例如，向孔阵列应用直径尺寸和几何位置公差。 |
倒角 柱形沉头孔 锥形沉头孔 圆柱 圆角 凹口 简单直孔 槽口
|

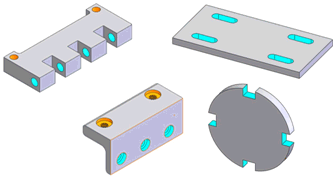

简单直孔、柱孔、槽口和凹口阵列特征 |
|
|
|
|
|
|
连接的阵列 |
DimXpert 阵列基于并保持与 SW 模型特征或特征的关联。
在您更改模型特征时，连接至模型特征的 DimXpert 阵列特征将自动更新。
在 DimXpertManager 中通过连接图标  识别连接的阵列。
Slot Pattern1（槽口阵列1）是连接的阵列，Slot Pattern2（槽口阵列2）不是。
|
支持的模型特征：
倒角 圆周阵列 拉伸切除 圆角 异型孔向导 线性阵列 镜像 简单直孔 |
假定以上零件有四个小孔，以下是会和不会产生连接的阵列的范例。
连接：
不连接：
零件是输入的实体 使用单个草图和拉伸特征建模的完整零件 |
