扫描 PropertyManager

根据扫描特征的类型设定 PropertyManager 选项。参阅扫描概述了解有关扫描的详情。

轮廓和路径

• 轮廓 。设定用来生成扫描的草图轮廓（截面）。在图形区域中或 FeatureManager 设计树选取草图轮廓。基体或凸台扫描特征的轮廓应为闭环。曲面扫描特征的轮廓可为开环或闭环。

• 工具实体 （只限实体切除扫描）。工具实体必须：

• 是 360 度旋转特征。

• 只包含分析几何体，如直线和圆弧

• 没有与模型合并。

• 路径 。设定轮廓扫描的路径。在图形区域或 FeatureManager 设计树中选取路径草图。路径可以是开环或闭合、包含在草图中的一组绘制的曲线、一条曲线或一组模型边线。路径的起点必须位于轮廓的基准面上。

不论是截面、路径或所形成的实体，都不能自相交叉。

选项

• 方向/扭转类型。控制轮廓 在沿路径 扫描时的方向。选项有：

• 随路径变化。截面相对于路径仍时刻处于同一角度。

• 保持法向不变。截面时刻与开始截面平行。

• 随路径和第一引导线变化

• 随第一和第二引导线变化

• 沿路径扭转。沿路径扭转截面。在定义方式下按度数、弧度、或旋转定义扭转。

• 以法向不变沿路径扭曲。通过将截面在沿路径扭曲时保持与开始截面平行而沿路径扭曲截面。

方向/扭转控制

• 定义方式（在沿路径扭转或以法向不变沿路径扭曲在方向/扭转类型中被选择时可用）。

• 扭转定义。定义扭转。选择度数、弧度、或反转。

• 扭转角度。在扭转中设定度数、弧度、或反转数。

• 路径对齐类型（在随路径变化于方向/扭转类型中被选择时可用）。当路径上出现少许波动和不均匀波动，使轮廓不能对齐时，可以将轮廓稳定下来。选项有：

• 无。垂直于轮廓而对齐轮廓。不进行纠正。

• 最小扭转（只对于 3D 路径）。阻止轮廓在随路径变化时自我相交。

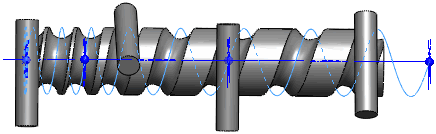

• 方向向量。以为方向向量所选择的方向对齐轮廓。选择设定方向向量的实体。

• 所有面。当路径包括相邻面时，使扫描轮廓在几何关系可能的情况下与相邻面相切。

• 方向向量 （在方向向量在路径对齐类型中选定时可用）。选择一基准面、平面、直线、边线、圆柱、轴、特征上顶点组等来设定方向向量。

• 合并切面。如果扫描轮廓具有相切线段，可使所产生的扫描中的相应曲面相切。保持相切的面可以是基准面、圆柱面或锥面。其它相邻面被合并，轮廓被近似处理。草图圆弧可以转换为样条曲线。

• 显示预览。显示扫描的上色预览。消除选择以只显示轮廓和路径。

• 合并结果。将实体合并成一个实体。

• 与结束端面对齐。将扫描轮廓继续到路径所碰到的最后面。扫描的面被延伸或缩短以与扫描端点处的面匹配，而不要求额外几何体。此选项常用于螺旋线。

引导线

• 引导线 。在轮廓沿路径扫描时加以引导。在图形区域选择引导线。

引导线必须与轮廓或轮廓草图中的点重合。

• 上移 和下移 。调整引导线的顺序。选择一引导线 并调整轮廓顺序。

• 合并平滑的面。消除以改进带引导线扫描的性能，并在引导线或路径不是曲率连续的所有点处分割扫描。

• 显示截面 。显示扫描的截面。选择箭头 按截面数观看轮廓并解疑。

起始处/结束处相切

• 起始处相切类型和结束处相切类型。选项有：

• 无。没应用相切。

• 路径切线。垂直于开始点路径而生成扫描。

薄壁特征

选择以生成一薄壁特征扫描。

• 薄壁特征类型。设定薄壁特征扫描的类型。这些选项是：

• 单向。使用厚度 值以单一方向从轮廓生成薄壁特征。如有必要，单击反向 。

• 两侧对称。以两个方向应用同一厚度 值而从轮廓以双向生成薄壁特征。

• 双向。从轮廓以双向生成薄壁特征。为厚度 和厚度 设定单独数值。

特征范围

指定您想要特征影响到哪些实体。参阅多实体零件中的特征范围。
