圆弧或圆之间的尺寸
按照系统默认，按圆或圆弧的圆心测量距离。有了智能尺寸
工具，您可生成：
欲在两个圆弧的边线之间标注尺寸：
单击智能尺寸 （尺寸/几何关系工具栏），或者单击工具、标注尺寸、智能尺寸。 选取第一个圆弧的边线，然后选取第二个圆弧的边线。 按 Shift，然后单击以在两条边线之间应用尺寸。
|
|
|
|
欲改变距离测量方式：
单击圆弧之间的尺寸。
要在尺寸 PropertyManager 中显示第一圆弧条件和第二圆弧条件，以智能尺寸 工具选取两个圆弧的边线。
在尺寸 PropertyManager 中，选择引线选项卡。
在圆弧条件下：
为第一圆弧条件设定一个值。
为第二圆弧条件设定一个值。
单击
。
|

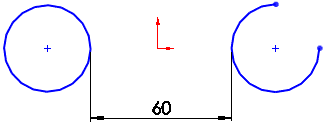

第一圆弧条件 |
|
第二圆弧条件 |
|
中
|
|
中 |
|
|
最小值 |
|
|
最大值 |
欲在同心圆之间标注尺寸并显示延伸线：
在打开的草图中，单击智能尺寸 （尺寸/几何关系工具栏），或单击工具、标注尺寸、智能尺寸。 单击一同心圆的边线，然后单击第二个同心圆的边线。 单击以放置尺寸。 单击 。
|
|
|
要在放置尺寸后显示延伸线：
右键单击尺寸，然后选择显示选项、显示延伸线。
|
|
您还可以将延伸线拖动到新附加点然后更改径向尺寸的位置。.
