转换到钣金

规格表

您可以在转换到钣金工具中使用规格表。钣金参数（材料厚度、折弯半径、以及折弯计算方法）使用储存在规格表中的数值，除非您将之覆盖。

单击转换到钣金 （钣金工具栏）或插入 > 钣金 > 转换到钣金。在 PropertyManager 中的钣金规格下，选择使用规格表并选择所需的规格表。您可以在工具 > 选项 > 系统选项 > 文件位置中为规格表指定文件位置。在显示下项的文件夹中选取钣金规格表。

切口类型

您可以为使用转换到钣金工具定义的切口边线和切口草图定义参数。可用的切口类型为打开对接、重叠和欠重叠。您也可以在图形区域中单击切口标注，以控制独立的切口设置。此外，您还可以设置所有切口的默认重叠比率，并显示或隐藏图形区域中的标注。

单击转换到钣金 （钣金工具栏）或插入 > 钣金 > 转换到钣金。在 PropertyManager 中的边角默认值下选择切口类型并设置其选项。

请参阅 SolidWorks 帮助：将实体零件转换成钣金零件。

保留或消耗实体

在使用转换到钣金工具时，您可保留实体以与多个转换到钣金特征使用或指定整个实体被工具消耗。

带钣金盒套的机器。

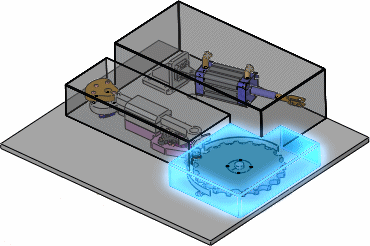

使用转换到钣金生成第一个钣金实体。选定了保留实体。您想保留实体以从同一个实体派生另一个钣金实体。

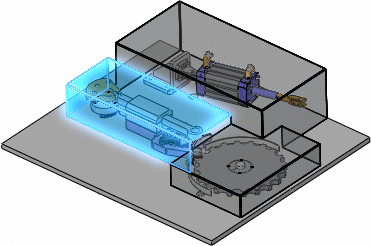

使用转换到钣金生成第二个钣金实体。消除了选定保留实体，这样可耗尽实体。

单击转换到钣金 （钣金工具栏）或插入 > 钣金 > 转换到钣金。在 PropertyManager 中的钣金参数下，选择或清除保留实体。

折弯系数

您可以选择折弯系数法来计算零件的衍生长度。在以前的版本中，您需要完成转换到钣金命令，然后在独立的步骤中更改折弯系数。

单击转换到钣金 （钣金工具栏）或插入 > 钣金 > 转换到钣金。在 PropertyManager 中的自定义折弯系数下，选择所需的折弯系数。

标注

您可以显示或隐藏折弯边线、找到切口边线和切口草图的标注。

单击转换到钣金 （钣金工具栏）或插入 > 钣金 > 转换到钣金。在 PropertyManager 中，选择或清除显示标注。
