尺寸公差及精度範例

您可以在尺寸值 PropertyManager 中設定公差及精度選項，如同此處的範例所示。

如果零件有多個模型組態，按一下模型組態來變更至所選的模型組態。

對工程途中驅動尺寸公差的變更會傳遞至模型中。

基本 在尺寸文字周圍加入一個方塊。在幾何尺寸標註及公差標註之中，基本表示尺寸理論上的精確值。
雙向公差 顯示名義尺寸，後面帶有分開的上及下公差。在 及 中，設定名義超出及不足的量。
上下極限尺寸公差 顯示尺寸的上下極限。在 及 中，設定名義超出及不足的量。會從名義值加入及減掉公差值。
對稱公差 顯示公差在後的名義尺寸。在 中設定名義超出及不足的量的相同值。
MIN 以 MIN 的後置顯示名義值。
MAX 以 MAX 的後置顯示名義值。

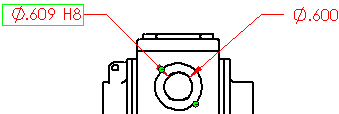

配合公差 根據分類及字母數字值來設定公差。在此範例中：
  • 公差類型 = 配合
  • 分類 = 餘隙
  • 孔配 = H8

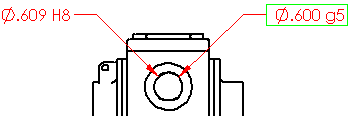

  使用軸配值 g5 來設定軸的公差。
  將配合公差與下列的項目合併為一個單一的尺寸：
  • 顯示直線分隔堆疊
  • 非直線分隔堆疊顯示方式
  • 直線顯示方式。
  使用配合公差來將公差值顯示為上下極限尺寸公差類型尺寸。使用孔配 及軸配 來自動定義公差值。
  設定公差類型 為配合 (僅有公差)來使用配合值而不顯示。
