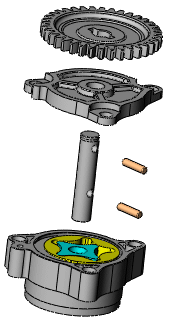

產生和編輯爆炸視圖
藉由在圖面中選擇並拖曳零件,然後產生一或多個爆炸步驟,您可以產生爆炸視圖。在爆炸視圖中您可以:
爆炸組合件時,不能將結合加入到組合件中。 |

|
產生爆炸視圖:
按一下爆炸視圖
(組合件工具列),或按一下插入、爆炸視圖。
選擇一或多個零組件來包括在第一個爆炸步驟中。
在 PropertyManager 中,組合件出現在爆炸步驟的零組件 中。三度空間參考出現在圖面中。
拖曳操三度空間參考搖臂以爆炸零組件。
爆炸步驟出現在爆炸步驟之下。
|

|

|
移動或對正三度空間參考:
|
在設定下,按一下完成。
清除 PropertyManager 同時可以開始下一個爆炸步驟。
視需要產生更多爆炸步驟,然後按一下
。 。
爆炸視圖與用以產生其的組合件模型組態一起儲存。每個模型組態均可有一個爆炸視圖。
您可以在 ConfigurationManager 中拖曳爆炸視角
來將一個爆炸視圖從使用中的模型組態複製到另一個模型組態中。當您啟用第二個模型組態時,您可以存取複製的爆炸視圖。
自動間隔零組件:
選擇兩個或更多零組件。
在選項之下,選擇拖曳之後自動間隔零組件。
拖曳操三度空間參考搖臂以爆炸零組件。
當您拖曳件零組件時,一個零組件會留在您拖曳的位置,而軟體會沿著相同的軸,自動間隔其他零組件。
在組合件中使用次組合件的爆炸視圖:
選擇您先前已定義爆炸視圖的子組合件。
在 PropertyManager 中,按一下重新使用次組合件的爆炸。
次組合件會在圖面中爆炸,且次組合件爆炸視圖的步驟會出現在爆炸步驟下。
編輯爆炸步驟:
在 PropertyManager 中,爆炸步驟之下,在一個爆炸步驟上按一下滑鼠右鍵,然後選擇編輯步驟。
視需要進行下列變更:
按一下套用以預覽變更。
按一下
以復原不想要的變更。
按一下完成以結束。
刪除爆炸步驟:
在 PropertyManager 中,爆炸步驟 之下,在一個爆炸步驟上按一下滑鼠右鍵,然後選擇刪除。
