DimXpert 值 PropertyManager

在 DimXpert 值 PropertyManager 中，您可以指定尺寸和公差的顯示。若要設定公差和精度的預設值，請按一下選項 、文件屬性、DimXpert。

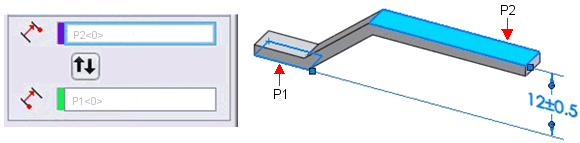

參考特徵

DimXpert 方向

在兩軸或兩種線型特徵之間套用尺寸時，就會出現此選項。X、Y 和 Z 選項與零件座標系統有關，且垂直於特徵基準軸的每個零件軸也啟用這三個選項。

樣式

公差/精度

標註值。對具有多種規格的鑽孔類型標註而言，所有尺寸都會個別列出。此功能適用於具有深度的簡易鑽孔、柱孔、錐孔、合併溝槽尺寸、和導角。

公差類型 。從清單中選擇。可用選擇視尺寸類型而有所不同。

最大極限公差 。

最小極限公差 。

顯示括弧。在公差值前後插入括弧。

單位精度 。從清單中為尺寸值選擇小數點後的位數。

公差精度 。從清單中為公差值選擇小數點後的位數。

鑽孔和軸

分類 。(配合、配合公差、或配合 (僅有公差)) 當您選擇孔配或軸配（如下）任一種時，就會根據分類來過濾另一類別清單（孔配或軸配）。

孔配 及軸配 。(配合、配合公差或配合 (僅有公差)) 從清單中選擇，或輸入任何文字。

注意：如果您指定孔配或軸配（不可是兩者），那麼可在配合公差或配合 (僅有公差)類型中使用雙向公差（最大變異及最小變異）。

配合公差顯示方式。（配合、配合公差或配合（僅有公差））

直線分隔堆疊顯示方式。

非直線分隔堆疊顯示方式。

直線顯示方式。

主要值

這是唯讀選項，它會顯示尺寸名稱和值。

尺寸標註文字

副本數量。對複製排列而言，這會顯示副本數量。

文字控制項：

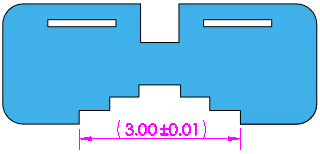

• 加入括弧 。您可以用括弧或不用括弧來顯示從動的（參考）。根據預設會以括弧來顯示。



• 尺寸置中 。當您在尺寸界線間拖曳文字時，尺寸文字會抓取至尺寸界線的中間。



• 檢查尺寸 。

• 偏移文字 。使用導線來從尺寸線偏移尺寸文字。



文字。尺寸會自動出現在文字方塊中間，由 <DIM> 表示。將游標放在文字方塊的任意處即可插入文字。

鑽孔會使用 txcalloutformat.txt 檔案中所指定的格式。請參閱 DimXpert 大小尺寸的標註格式檔案，以取得詳細資訊。

調整。您可以水平調整文字，對某些標準而言，您還可以垂直調整導線。

• 向左調整 、向中調整 、向右調整 。

• 向上調整 、置中調整 、向下調整 。

符號。在您所要的符號上按一下來放置游標。按一下符號圖示，或按一下進階來存取符號圖庫。.

將符號加入至 DimXpert 尺寸時請務必小心，因為符號可能會改變尺寸和公差的基礎定義。
