產生和編輯爆炸視圖

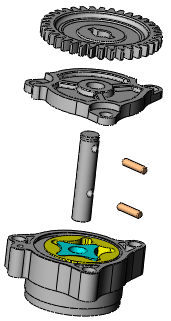

藉由在圖面中選擇並拖曳零件,然後產生一或多個爆炸步驟,您可以產生爆炸視圖。在爆炸視圖中您可以:

  • 自動均分零組件(硬體、墊片等等)的爆炸堆疊。

  • 附加新的零組件到另一個零組件的現有爆炸步驟中。如果您要新增一個零件到已有爆炸視圖的組合件中,這個方法很有用。

  • 如果次組合件有爆炸視圖,請在較高層級的組合件中重新使用該視圖

  • 加入爆炸直線來表明零組件的關係。

爆炸組合件時,不能將結合加入到組合件中。

產生爆炸視圖:

  1. 按一下爆炸視圖 (組合件工具列),或按一下插入爆炸視圖

  1. 選擇一或多個零組件來包括在第一個爆炸步驟中。

    PropertyManager 中,組合件出現在爆炸步驟的零組件 中。三度空間參考出現在圖面中。

  2. 拖曳操三度空間參考搖臂以爆炸零組件。

    爆炸步驟出現在爆炸步驟之下。



移動或對正三度空間參考:

  • 拖曳中心球體可自由的拖曳三度空間參考。

  • Alt + 拖曳中心球體或一個臂並將其置放在一個邊線或面上來將三度空間參考與邊線或面對正。

  • 在中心球體上按右鍵並選擇對正於與零組件的原點對正、或與組合件的原點對正

  1. 設定下,按一下完成

    清除 PropertyManager 同時可以開始下一個爆炸步驟。

  2. 視需要產生更多爆炸步驟,然後按一下 。 。

爆炸視圖與用以產生其的組合件模型組態一起儲存。每個模型組態均可有一個爆炸視圖。

您可以在 ConfigurationManager 中拖曳爆炸視角 來將一個爆炸視圖從使用中的模型組態複製到另一個模型組態中。當您啟用第二個模型組態時,您可以存取複製的爆炸視圖。

自動間隔零組件:

  1. 選擇兩個或更多零組件。

  2. 選項之下,選擇拖曳之後自動間隔零組件

  3. 拖曳操三度空間參考搖臂以爆炸零組件。

    當您拖曳件零組件時,一個零組件會留在您拖曳的位置,而軟體會沿著相同的軸,自動間隔其他零組件。

  • 您可以使用拖曳控制點 移動零組件並變更它們在鏈線中的順序。

  • 您可以更改自動間隔的間距。在 PropertyManager 中,在選項下,移動調整連續零組件間的間距 滑軸。

在組合件中使用次組合件的爆炸視圖:

  1. 選擇您先前已定義爆炸視圖的子組合件。

  2. 在 PropertyManager 中,按一下重新使用次組合件的爆炸

    次組合件會在圖面中爆炸,且次組合件爆炸視圖的步驟會出現在爆炸步驟下。

編輯爆炸步驟:

  1. 在 PropertyManager 中,爆炸步驟之下,在一個爆炸步驟上按一下滑鼠右鍵,然後選擇編輯步驟

  2. 視需要進行下列變更:

    • 拖曳零組件以重新定位。

    • 選擇零組件以新增到步驟。

    • 在零組件上按右鍵並選擇刪除來將零組件從步驟中刪除。

    • 變更設定

    • 變更選項

  3. 按一下套用以預覽變更。

按一下 以復原不想要的變更。

  1. 按一下完成以結束。

刪除爆炸步驟:

在 PropertyManager 中,爆炸步驟 之下,在一個爆炸步驟上按一下滑鼠右鍵,然後選擇刪除
