Schémata únavy

Poté, co provedete analýzu únavy, můžete vytvořit graf životnosti, poškození a koeficientu bezpečnosti pro model.

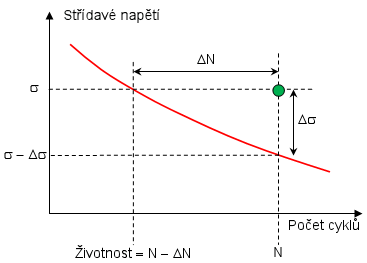

Předpokládejte, že spustíte statickou analýzu a definujete únavovou studii, kde statická analýza je jedinou událostí, která nastane N x. Zvažte křivku S-N pro materiál tak, jak je zobrazeno:

Program na základě poměru zatížení určí správné střídavé napětí z hodnoty napětí statické studie pro každý uzel.

Na výše uvedeném grafu, zelený bod představuje střídavé napětí (souřadnice Y) a počet cyklů, ve kterých dojde k události (souřadnice X) pro jeden uzel. Pro každý uzel může nastat jeden ze tří možných výsledků:

  • Bod leží nad křivkou. Předpokládá se, že v tomto místě dojde k selhání v důsledku únavy.

  • Bod leží pod křivkou. V tomto místě nedojde k selhání v důsledku únavy.

  • Bod leží mimo křivku S-N. Nejvyšší správné střídavé napětí v modelu musí být v rozmezí napětí křivky S-N. Rovněž počet cyklů (N) by měl být v rozmezí cyklů křivky S-N. Jinak místo průsečíku program použije koncový bod křivky S-N.

Poznámka: Ke zjednodušení diskuze jsme nezvažovali scénáře, kde je definováno několik křivek S-N pro materiál a několik událostí.

V tabulce najdete více informací o životnosti, poškození a koeficientu bezpečnosti.
