Zatížení ložisek

Zatížení ložisek vzniká mezi spojenými válcovými plochami nebo hranami skořepiny. Ve většině případů mají dotýkající se plochy nebo hrany stejný poloměr. Zatížení ložisek generuje nerovnoměrný tlak na rozhraní kontaktu. Můžete vybrat mezi sinusovou a parabolickou odchylkou v příslušné polovině, jak je zobrazeno na obrázku.

Poznámka: Více podrobností o sinusových a parabolických rozložením najdete na odkaze Rozložení nosného zatížení. Diskuzi ohledně výsledné nerovnováhy síly v důsledku výběru nesymetrických entit podle zadaného ložiskového zatížení, viz Použití další síly následkem výběru asymetrických entit.

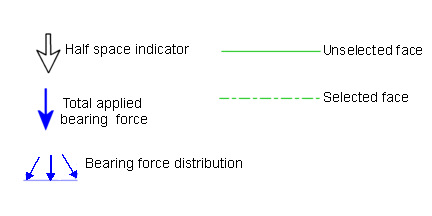

Obrázek

Poloprostor definovaný prostorem, ve kterém je úhel F méně nebo roven 180o.

Síla bude použita pouze na dolní polovinu vybrané plochy

Síla bude použita pouze na část vybrané plochy umístěnou v poloprostoru





Není vybrána žádná vybraná oblast v poloprostoru, nebude použito žádné zatížení

Síla bude použita na vybranou plochu



Příbuzná témata

Použití nosnosti na více ploch

Definování zatížení ložiska
