Spojka - šroub

Šroub může spojovat dvě součásti, více součástí nebo součást a uzemnění. Šrouby lze definovat tak, aby procházely různými objemovými tělesy, skořepinami a plechovými tělesy.

Typ

Hodnota Průměr dříku šroubu musí být menší nebo rovna průměrům ploch závitu.

Přizpůsobit

Toto políčko zaškrtněte v případě, že je poloměr dříku je roven poloměru válcových ploch přidružených alespoň k jedné součásti. Válcová plocha nastavená na Přesné přizpůsobení je pevná a je deformována s dříkem jako pevné těleso. Příklad šroubové spojky s přesným přizpůsobením.

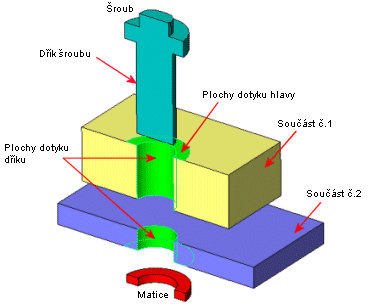

Plochy dotyku dříku . Vyberte jednu nebo více válcových ploch, které jsou v kontaktu s dříkem. Jestliže vyberete více ploch ze součásti, musejí mít stejnou osu a poloměr.

Materiál

Software Simulation automaticky vybere Slitinová ocel z knihovny materiálu SolidWorks jako materiál šroubu.

• Vlastní. Určete vlastnosti vašeho vlastního materiálu. Nastavte Jednotky , Youngův modul pružnosti, Poissonovu konstantu a Součinitel tepelné roztažnosti.

• Knihovna. Klepnutím na Vybrat materiál zobrazte dialogové okno Materiál.

Program neaktualizuje odkaz na vybranou knihovnu. Pokud upravíte knihovnu, změny se neprojeví na šroubu.

• Zahrnout hmotu. Zahrne hmotnost šroubu do analýzy.

Data pevnosti

• Známá oblast napětí v tahu. Tuto volbu vyberte, pokud znáte oblast napětí v tahu (minimální oblast části šroubu se závitem).

• Vypočítaná oblast napětí v tahu. Tuto volbu vyberte, jestliže chcete, aby program vypočítal oblast napětí v tahu ve šroubu.

• Oblast napětí v tahu. Nastavte známou oblast napětí v tahu pro šroub.

• Počet závitů. Zadejte počet závitů na palec, nebo na milimetr měřených po délce šroubu.

• Pevnost šroubu. Nastavte pevnost materiálu šroubu a její jednotky.

K odhadu selhání šroubu se běžně používají tři parametry pevnosti šroubu. Mez kluzu, mez pevnosti a bezpečná pevnost (90% meze kluzu). Nejčastěji používaným parametrem je mez kluzu materiálu šroubu nebo stupně, ale uživatelé by měli volit hodnotu pevnosti nejvhodnější pro dané použití.

• Koeficient bezpečnosti. Nastavte koeficient bezpečnosti pro kontrolou návrhu typu projde/neprojde. Šroub selže, když kombinovaná zátěž přesáhne hodnotu 1/Koeficient bezpečnosti. Klepnutím sem zobrazíte informace o bezpečnostní kontrole u šroubů.

Předpětí

• Jednotky .

• Axiální Tuto možnost vyberte, jestliže znáte axiální zatížení šroubu.

• Kroutící moment . Tuto možnost vyberte, pokud znáte kroutící moment použitý k utažení šroubu.

Koeficient tření (K). Program používá tento faktor k výpočtu. axiální síly z daného krutu.

Upřesňující nastavení

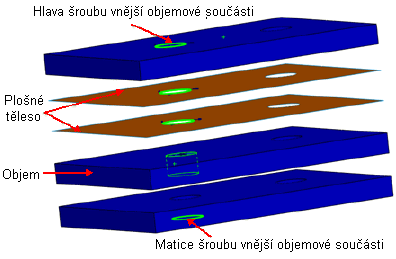

• Série šroubů. Vyberte více než dvě součásti k sešroubování dohromady. U nelineárních studií můžete šroubem spojit více než dvě součásti.

. Vyberte ze středních součástí válcové plochy objemových těles nebo kruhové hrany povrchů skořepin. U nelineárních studií vyberte z objemového tělesa válcovou plochu.

• Symetrický šroub. Pokud šroub protíná jedna nebo více rovin symetrie, můžete určit symetrický šroub.

Referenční geometrie . U šroubů se symetrií 1/2 vyberte rovinu či rovinnou plochu symetrie.

Jestliže používáte symetrické šrouby, zadejte 1/2 nebo 1/4 celkové hodnoty předpětí a 1/2 nebo 1/4 celkové hmotnosti šroubu podle vybraného typu symetrie. Když zobrazíte síly šroubu po spuštění studie, výsledek bude roven 1/2 nebo 1/4 celkové síly.

Nastavení značky

• Upravit barvu. Určuje barvu značek.

• Velikost značky . Určuje velikost značek.

• Zobrazit náhled. Přepíná zobrazení šroubu v grafické ploše.

Poznámky

• Toto nastavení je dostupné pro statickou a nelineární studii.

• Formulace šroubového konektoru je hrubým odhadem komplexního nelineárního chování. Poskytuje přesné výsledky, když jsou šrouby pod napětím. Ve scénářích zatížení, kde jsou šrouby zatíženy tlakem, nemusí být osové síly šroubových konektorů přesné. V takových případech může mít snížení předpětí šroubu za následek "uvolnění" šroubu a přerušení kontaktu mezi šroubem a součástmi. Toto chování nelze v Simulation zachytit formulací šroubového konektoru. V těchto případech modelujte skutečný šroub a definujte kontaktní sady bez průniku mezi šroubem a součástmi.

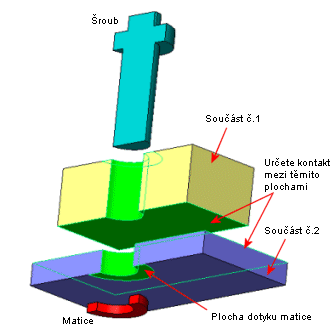

• Pravděpodobně budete muset určit podmínku kontaktu, abyste předešli přesahu podle obrázku:

• Můžete zvážit tloušťku skořepiny pro kontakt mezi dvěma povrchy skořepin bez průniku pro statické studie.

• Série děr

• Když přidáte šroub do jedné díry v sérii děr, software umožňuje rozšířit šrouby do všech ostatních děr v dané sérii.

• Software seskupí konektory do samostatné složky podle série děr.

• Když upravíte jeden šroub ve skupině, budou změny použity na všechny konektory v sérii.

• Potřebujete-li upravit každý prvek zvlášť můžete sérii šroubu rozpustit a přerušit spojení. Klepněte pravým tlačítkem na složku obsahující sérii a vyberte Rozpustit sérii šroubů.

• Po rozpuštění můžete sérii konektorů znovu obnovit. Klepněte pravým tlačítkem na složku obsahující sérii a vyberte Obnovit sérii šroubů.
