Vzdálený posun (pevné spojení)

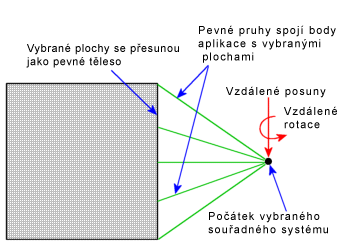

Tuto volbu lze použít, když jsou nahrazené součásti dostatečně pevné vzhledem k modelované součásti a znáte vzdálená posunutí a/nebo rotace, které mohou nahradit jeho vliv na zbytek modelu. Bod, ve kterém je aplikováno uchycení, je efektivně spojen s vybranými plochami pomocí pevných tyčí.

Vybrané plochy, které mají být pevně spojeny se společným bodem, mohou být deformovány pouze jako pevné těleso. Plocha a tvar každého povrchu zůstanou nezměněny. V blízkosti ploch s pevnými spoji mohou vzniknout vysoká napětí.

Jak použít vzdálený posun (pevné spojení) na plochu:

1. V Simulation study tree klepněte pravým tlačítkem na ikonu Externí zatížení a vyberte příkaz Vzdálené zatížení/hmota .

2. Pod položkou Typ vyberte položku Posun (pevné spojení).

3. V grafické ploše klepněte na plochy, na které chcete použít vzdálený posun.

4. Pod položkou Referenční souřadný systém vyberte Globální (výchozí globální souřadný systém) nebo Určený uživatelem.

• Pro Uživatelem definovaný klepněte do pole Vyberte souřadný systém a potom vyberte souřadný systém z plovoucího stromu FeatureManageru.

5. Pod položkou Umístění proveďte následující:

1. Vyberte požadovanou Jednotku délky.

2. Zadejte souřadnice bodu aplikace vzdáleného posunu v polích Umístění na X, Umístění na Y a Umístění na Z .

6. Pod položkou Posunutí proveďte následující:

1. Nastavte požadovanou Jednotku délky.

2. Klepněte na požadované složky posunutí a zadejte jejich hodnoty.

7. Pod položkou Rotace proveďte následující:

1. Nastavte požadovanou Jednotku rotace.

2. Klepněte na požadované složky rotace a zadejte jejich hodnoty.

8. Klepněte na .
