Vzdálené zatížení (přímý přenos)

Tuto volbu lze použít, když je vynechaná součást dostatečně pružná, ale její posuny jsou stále s malými odhady posunu. Vzdálená zatížení (síly a/nebo momenty) jsou použita v bodě určeném umístěním X, Y a Z vzhledem k vybranému souřadnému systému. Pokud není vybraný žádný souřadný systém, implicitně se použije globální souřadný systém. Vzdálené momenty jsou použity kolem zadaných os souřadného systému. Program na vybrané plochy automaticky vypočítá a použije ekvivalentní síly. Síla použitá ve vzdáleném umístění se přenese jako síla a ekvivalentní moment použitý na vybrané plochy.

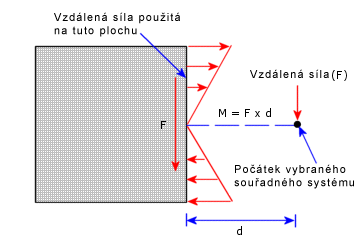

Pokud například použijete vzdálenou sílu F na plochu, jak je znázorněno na obrázku, program použije síly, které jsou ekvivalentní momentu M = F x d včetně síly F.

Doporučujeme v jedné definici aplikovat všechny součásti vzdálené síly a momenut (Směr X, Y, Z s ohledem na místní souřadný systém).

Jak použít vzdálené zatížení (přímý přenos) na plochu:

1. V Simulation study tree klepněte pravým tlačítkem na ikonu Externí zatížení a vyberte příkaz Vzdálené zatížení/hmota .

2. Pod položkou Typ vyberte volbu Zatížení (přímý přenos).

3. V grafické ploše klepněte na plochy, na které chcete použít vzdálené zatížení.

4. Pod položkou Referenční souřadný systém vyberte Globální(výchozí globální souřadný systém) nebo Určený uživatelem.

• Pro Uživatelem definovaný klepněte do pole Vyberte souřadný systém a potom vyberte souřadný systém z plovoucího stromu FeatureManageru.

5. Pod položkou Umístění proveďte následující:

1. Vyberte požadovanou Jednotku délky.

2. Zadejte souřadnice bodu aplikace vzdálené síly v polích Umístění na X, Umístění na Y a Umístění na Z .

6. Pod možností Síla postupujte takto:

1. Nastavte požadovanou Jednotku síly.

2. Klepněte na požadované složky síly a zadejte jejich hodnoty.

7. Pod položkou Moment proveďte následující:

1. Nastavte požadovanou Jednotku momentu.

2. Klepněte na požadované složky momentu a zadejte jejich hodnoty.

8. Klepněte na .
