Na válcové ploše

Tuto volbu lze použít pouze, když jsou všechny vybrané plochy válcové. Každá plocha musí mít jinou osu. Radiální, obvodové a axiální směry pro každou plochu jsou založeny na jejich vlastní ose.



Atribut

Hodnota

Možné stupně volnosti pro objemové sítě

3 posunutí

Možné stupně volnosti pro sítě skořepin

3 posunutí a 3 rotace

3D značka

posunutí

rotace

Volitelné entity

Pouze válcové plochy

Posunutí

Radiální

Obvodová

Axiální

Rotace (pouze pro skořepiny)

Kolem radiálního směru

Kolem obvodového směru

Kolem axiálního směru

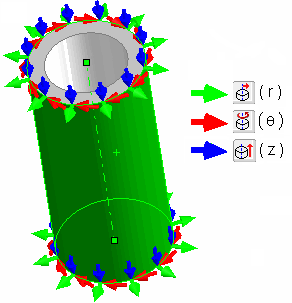

Směry radiální (r), obvodový (q) a axiální (z) přidružené k válcové ploše jsou vidět na následujícím obrázku.
