Na rovinné ploše

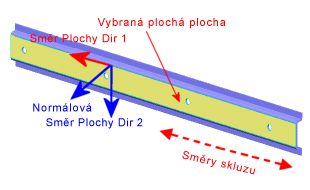

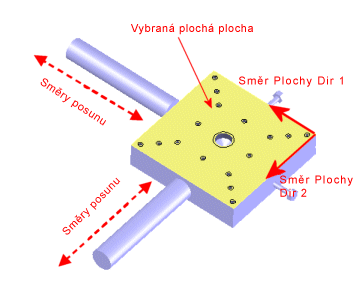

Tuto volbu lze použít pouze, když jsou všechny vybrané plochy rovinné. Každá plocha může být v jiné rovině. Každá plocha je uchycena relativně ke svému směru (Direction 1, Direction 2 a Normal).



Atribut

Hodnota

Možné stupně volnosti pro objemové sítě

3 posunutí

Možné stupně volnosti pro sítě skořepin

3 posunutí a 3 rotace

3D značka

posunutí

rotace

Volitelné entity

Pouze rovinné plochy

Posunutí

Podél prvního směru plochy

Podél druhého směru plochy

Kolmo k ploše

Rotace (pouze pro skořepiny)

Kolem prvního směru plochy

Kolem druhého směru plochy

Kolem normály k ploše
