Nepohyblivé

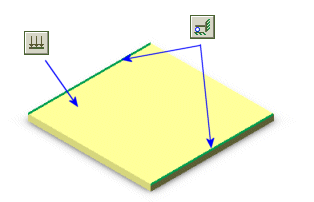

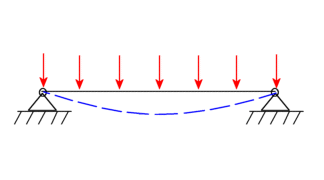

Tento typ uchycení nastaví všechny stupně volnosti posunu na nulu. Účinek je stejný pro skořepiny, nosníky a pruty. Není použita žádná referenční geometrie.

K nepohyblivému omezení lze přistupovat klepnutím pravým tlačítkem na Uchycení v Simulation study tree a výběrem volby Fixní geometrie. Pod položkou Standardní vyberte Nepohyblivé (žádný posun).

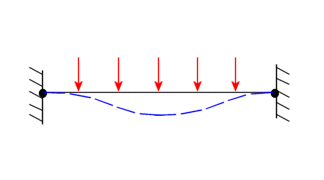

 U objemových těles nelze k volbě Nepohyblivé (žádný posun) přistupovat. V případě těles je však omezení Fixní geometrie stejné jako nepohyblivé omezení.

Následující tabulka shrnuje atributy a vstupní data potřebná pro toto uchycení:

Atribut

Hodnota

Stupně volnosti omezené pro skořepinové sítě

3 posunutí

Stupně volnosti omezené pro sítě nosníků a prutů

3 posunutí

3D značka

Volitelné entity

Vrcholy, hrany, plochy a spoje nosníků

Referenční entita, kterou lze vybrat

N/A

Posunutí

N/A

Rotace

N/A
