Nalisované uložení

Nalisované uložení se vyskytuje u mnoha technických návrhů. Označuje uložení objektu do mírně menší dutiny. V důsledku normálových sil vzniklých v rozhraní se vnitřní objekt smrští, zatímco vnější se roztáhne. Velikost smrštění nebo roztažení je určena vlastnostmi materiálu a geometrií součástí.

POZNÁMKY:

  • Abyste dosáhli přesných výsledků, mělo by být překrytí dostatečně velké, aby odstranilo přibližování v důsledku tvorby sítě. Například přesah válcových nebo kulových ploch by měl být větší než 0,1 % většího průměru v rozhraní. U statických studií však použijte pro středně velký přesah možnost velkého posunu. Pro problémy s velkým přesahem použijte nelineární studie.

  • Plochy dotyku nemusí být válcové.

Nalisované uložení se použije jako podmínka místního kontaktu. Je možné definovat podmínku kontaktu nalisovaného uložení pomocí volby Nalisované uložení v PropertyManageru Kontaktní sada.

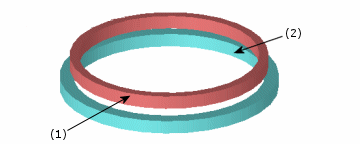

Následující obrázek znázorňuje podmínku kontaktu nalisovaného uložení mezi dvěma kroužky. Vnější průměr vnitřního kroužku je mírně větší než vnitřní poloměr vnějšího kroužku. Podmínka kontaktu je definována mezi vnější plochou vnitřního prstence (1) a vnitřní plochou vnějšího prstence (2).

Jak použít kontakt nalisovaného uložení:

  1. V Simulation study tree klepněte pravým tlačítkem na ikonu Spoje a vyberte příkaz Kontaktní sada.

Pro statické studie modelů sestavy s nekompatibilní sítí se doporučuje použití volby Zlepšit přesnost pro kontaktní plochy s nekompatibilní sítí (pomalejší).

  1. V PropertyManageru vyberte pod položkou Typ volbu Nalisované uložení.

  2. V grafické ploše vyberte zdrojové entity kontaktu sady 1. Všechny entity by měly patřit stejné součásti.

Vybrané entity se zobrazí v okně Plochy, hrany, vrcholy pro sadu 1 .

  1. Vyberte kontaktní plochy sady 2. Všechny plochy by měly patřit jedné součásti, která je jiná než součást použitá v kroku 3.

Vybrané plochy se objeví v poli Plochy pro sadu 2 .

  1. Klepněte na .

  2. Vytvořte síť modelu a spusťte studii.

Obrázek výše je obsažen v lekci kurzu online.

Příbuzná témata

Kontaktní sada

Různé podmínky kontaktu
