Zobrazení výsledků na hraně

Na vybrané hraně modelu můžete vygenerovat 2D graf požadovaného výsledku. Graf zobrazí výsledek (osa Y) vzhledem k parametrické vzdálenosti podél vybrané hrany (osa X). Tato volba je dostupné pouze, když vyberete jednu hranu.

Jak zobrazit výsledek na hraně:

  1. Zobrazte požadovaný výsledek v grafické ploše.

  1. V Simulation study tree klepněte pravým tlačítkem na ikonu obrázku a vyberte příkaz Sonda.

Zobrazí se PropertyManager Výsledek sondy.

  1. Pod položkou Možnosti vyberte volbu Na vybraných objektech.

  2. V poli Výsledky:

    1. Klepněte v grafické oblasti na hranu, kam chcete zakreslit daný výsledek.

    2. Klepněte na Aktualizovat.

Zobrazený výsledek je uveden pro všechny uzly asociované s vybranou hranou.

  1. Chcete-li obrátit parametrickou proměnnou, vyberte volbu Změnit orientaci hrany.

  2. Pod položkou Možnosti zpráv klepněte na tlačítko Obrázek.

Otevře se okno Obrázky hran, které zobrazuje hodnoty zobrazeného výsledku (osa Y grafu) vzhledem k parametrické vzdálenosti na vybrané hraně normalizované na 1 (osa X).

  1. Klepnutím na uzavřete okno grafu.

  2. Klepněte na .

Políčko Změnit orientaci hrany není zaškrtnuto

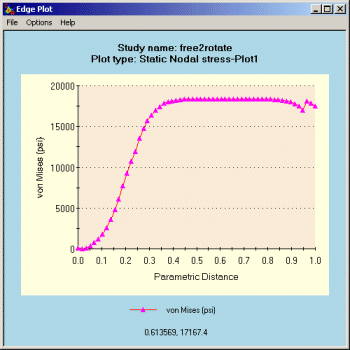

Políčko Změnit orientaci hrany je zaškrtnuto
