Přehled popisů
Popisy tvoří text a značky, které dodávají výkresům více informací. Mnoho popisů obsahuje šipky, odkazové čáry a text.
Popisy se ve všech typech dokumentů SolidWorks chovají stejně jako kóty. Do dokumentu dílu nebo sestavy můžete přidat popisy, pak je můžete vložit do výkresu s použitím pohledů popisu nebo PropertyManageru Položky modelu vložit do výkresu, případě můžete popisy ve výkresu přímo vytvářet.
Pomocí Knihovny návrhů si můžete zobrazit náhled uložených popisů. Popisy také můžete přetáhnout z a do Knihovny návrhů nebo klepnout pravým tlačítkem myši a vybrat možnost Přidat do knihovny. Soubory DXF/DWG jsou v Knihovně návrhů podporovány, ale náhledy jsou dostupné pouze pro soubory DWG.
Informace o možnostech na úrovni dokumentů pro popisy (například písmo) najdete v tématu Vlastnosti dokumentu - popisy a na souvisejících stránkách.
Nástroje pro popisy můžete vybrat buď z nabídky Vložit nebo z Panelu nástrojů Popis.
K dispozici jsou nástroje pro Zarovnání popisů.
Můžete si také změnit styl šipky popisu – pravým tlačítkem klepněte na šipku a dostanete se do nabídky stylů.
V dialogu Možnosti systému - Barvy můžete změnit barvy popisů a kót.

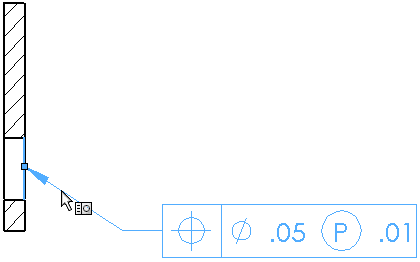

Když vyberete popis, zvýrazní se geometrie, k níž je popis připojen. Výběr popisů můžete provádět klepnutím na libovolnou jejich část, včetně odkazových čar, textu, vynášecích čar, čar kóty a šipek.
U některých popisů můžete také vytvářet více popisů, aniž byste museli zavřít dialogové okno nebo PropertyManager.
Popisy si také můžete skrýt a poté zobrazit. Skrývání a zobrazování popisů ve výkresech se provádí pomocí funkce Zobrazit/skrýt popisy. Chcete-li skrýt a zobrazit popisy v dílech a sestavách, klepněte na Zobrazit, Všechny popisy. Pomocí této funkce můžete zobrazení zapínat a vypínat.
