Podokno zobrazení
V podokně zobrazení si můžete prohlížet různá nastavení zobrazení v dokumentech dílů a výkresů. V sestavách a dílech můžete také v nastaveních provádět změny.
Chcete-li rozbalit nebo sbalit panel zobrazení:
Klepnutím na ikonu
v horní části panelu stromu FeatureManager (po pravé straně záložek) panel zobrazení rozbalíte.

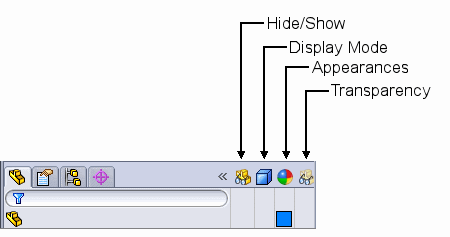

Panel zobrazení se objeví po pravé straně panelu stromu FeatureManager:
Klepnutím na ikonu
sbalíte panel zobrazení.
V dokumentech dílů si můžete prohlížet následující nastavení zobrazení:
|
Nastavení zobrazení |
Ikona |
Komentáře |
|
 Skrýt/Zobrazit
|
|
Pro těla. Označuje, že tělo je viditelné. Skici nebo roviny lze také skrýt nebo zobrazit. |
|
|
Pro těla. Označuje, že tělo je skryté. |
|
 Vzhledy
|
|
Pro díl, těla a prvky. Zobrazuje barvu nebo prázdné místo, pokud nebyl použit vzhled. |
|
 Průhlednost
|
|
Pro díl, těla a prvky. Označuje, že v PropertyManageru Vzhledy byla zvolena průhlednost, nebo ukazuje prázdné místo, pokud průhlednost nebyla zvolena. |
Popisy vzhledu zobrazují vzhledy ploch, prvků, těl a dílů a představují zkratku pro úpravy vzhledů.
Pro pohledy výkresů a těla si můžete prohlížet následující nastavení zobrazení:
|
Nastavení zobrazení |
Ikona |
Komentáře |
|
Skrýt/Zobrazit |
 ,  ,  atd.
|
Jen pro pohled výkresu. Označuje, že pohled je viditelný. |
|
 ,  ,  atd.
|
Jen pro pohled výkresu. Označuje, že pohled je skrytý. |
|
 Režim zobrazení
|
|
Drátový |
|
|
Skryté hrany viditelné |
|
|
Skryté hrany odstraněné |
|
|
Stínovaný s hranami |
|
|
Stínovaný |
Informace týkající se dokumentů sestav najdete v kapitole Panel zobrazení v sestavách.
