Roviny pohyblivého řezu Instant3D
Roviny pohyblivého řezu umožňují dynamické řezy modelů pomocí libovolné roviny. Roviny pohyblivého řezu slouží jako nástroj analýzy a přístupu k úlohám návrhu z různých perspektiv. Můžete trvale zobrazit více Rovin pohyblivého řezu – ty budou automaticky uloženy s modelem.
Chcete-li přepnout zobrazení Rovin pohyblivého řezu, klepněte na Zobrazit, Roviny pohyblivého řezu.
Roviny pohyblivého řezu jsou nemodální. Při použití Rovin pohyblivého řezu lze přidávat materiály, pak přidávat prvky a využívat další funkce Instant3D.
|
Postup použití Rovin pohyblivého řezu:
Vyberte rovinnou plochu nebo rovinu, klepněte pravým tlačítkem a vyberte Rovina pohyblivého řezu .
Velikost roviny vychází z vybrané plochy. Velikost roviny můžete změnit přetažením jejích ovladačů. Složka Roviny pohyblivého řezu, v níž jsou uloženy všechny pohyblivé řezy, se objeví ve stromu FeatureManager.
Ve složce Roviny pohyblivého řezu vyberte rovinu a přejmenujte ji na LSP1. Klepněte kamkoliv do grafické plochy.
Rovina pohyblivého řezu je deaktivována a ovladače roviny zmizí. Triáda roviny také zmizí. |
|
|
|
|

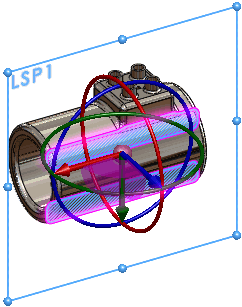

Klepněte pravým tlačítkem na okraj roviny a vyberte Přizpůsobit dílu
Velikost roviny se zvýší a rovina protne celé tělo.
Jiné položky místní nabídky umožňují vynulovat Rovinu pohyblivého řezu do původního stavu nebo ho skrýt. |
|
|
|
|
Dynamické řezy modelu zobrazíte tažením ovladače triády.
Pro přesnější měření se objeví pravítko.
Barva neupravitelných hran je jiná než barva upravitelných hran. Tyto barvy nelze měnit. |
|
|
|
|
Tažení Roviny pohyblivého řezu lze kdykoli ukončit, výběrem obrysu řezu zobrazit pravítko a upravit geometrii modelu této entity.
Chcete-li změřit entity, klepněte na Nástroje, Změřit a vyberte entitu.
 |
|
|
|
|
K otočení Roviny pohyblivého řezu a tvorbě řezů modelu z různých úhlů lze používat triádu. Přesné úhly můžete vybrat pomocí úhloměru. Klepněte pravým tlačítkem na LSP1 do grafické plochy a poté klepněte na Skrýt  .
Ikony ve složce Roviny pohyblivého řezu odpovídají znázorněnému stavu rovin. Můžete také dočasně skrýt triádu klepnutím na nástroj Skrýt triádu  .
Příklad ukazuje způsob tažení Roviny pohyblivého řezu, úpravu obrysu řezu a otáčení Roviny pohyblivého řezu.
|
|
