Pravítka Instant3D

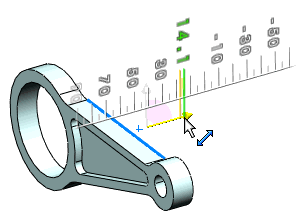

Pomocí pravítek na obrazovce můžete provádět přesné měření úprav.





Pro prvky otočení, úkosu a při otáčení Rovin pohyblivého řezu pomocí triády se zobrazí úhlové pravítko.





Když v sestavách klepnete na Přesunout triádou z místní nabídky, objeví se pravítka s triádou, takže můžete posunout součásti na definované místo.





Při přetažení ovladačů triády za účelem přesunu prvků umožňují pravítka přesnou úpravu umístění.





Když je ukazatel mimo pravítko, máte k dispozici volné přetahování kót. Přesunutím ukazatele nad pravítko dojde k zachycení na jeho přírůstky.





Pravítko se také zobrazí v případě, že použijete funkci Upravit prvek pro tyto prvky:

  • Prvky vysunutí (přidání, odebrání a povrchu)

  • Prvky otočení (přidání, odebrání a povrchu)

  • Základní plech

Nelze-li nějakou entitu přetáhnout, některý z ovladačů zčerná , nebo se při pokusu o přetažení zobrazí tato ikona . Prvek je buď nepodporovaný nebo omezený.
