Zjednodušit splajn
Pomocí nástroje Zjednodušit splajn snižte počet bodů ve splajnu - tím zvýšíte výkon systému v modelech se složitými křivkami splajnů.
Můžete také zjednodušit splajny vytvořené z importovaných modelů nebo pomocí nástrojů jako např. Převést entity, Odsadit entity, Průsečnice a Plošné křivky.
Chcete-li zjednodušit splajn:

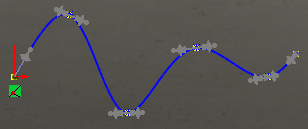

V otevřené skice vyberte v grafické ploše splajn, a potom klepněte na Zjednodušit splajn
(panel nástrojů Nástroje pro splajny), nebo klepněte na Nástroje, Nástroje pro splajny, Zjednodušit splajn.
V dialogovém okně zadejte hodnotu parametru Tolerance a klepněte na OK.
- nebo -
Pokračujte ve zjednodušení splajnu klepnutím na Hladký. Můžete dále klepat na položku Hladký, dokud nezůstanou jen dva body splajnu. Aplikace SolidWorks:

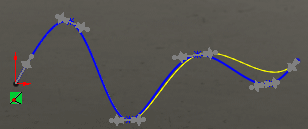

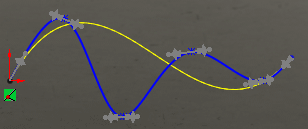

Upraví toleranci a spočítá novou křivku s menším počtem splajnových bodů. Původní splajn se zobrazí v grafické ploše spolu s náhledem vyhlazené křivky.
Program zobrazí Počet bodů splajnu V původní a V zjednodušené křivce.
Program zobrazí zjednodušenou Toleranci, která měří plánovanou odchylku zjednodušené křivky od křivky původní.
Klepnutím na položku Předchozí se pomocí sekvence vrátíte až k původní křivce.
Klepněte na tlačítko OK.
