Kombinování kót

K plnému omezení dílu je často nezbytné aplikovat stejnou kótu a geometrickou toleranci na dva nebo více prvků. Kóty a geometrické tolerance lze zkombinovat do jedné specifikace pomocí místní nabídky.

Postup při kombinací kót umístění:

  1. Otevřete model s kótami ke kombinaci. Můžete například zkombinovat tři kóty do jedné.

    Při kombinaci kót umístění musí mít všechny stejný původní prvek.

  1. Ctrl + vyberte tři kóty zleva doprava.

  2. Klepněte pravým tlačítkem a vyberte Kombinovat kótu.

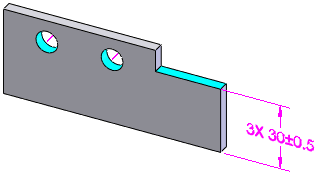

Kóty se zkombinují do jedné naposledy vybrané kóty včetně automaticky přidaného počtu instancí.

Chcete-li se vrátit k samostatným kótám, klepněte pravým tlačítkem na kombinovanou kótu a vyberte Rozdělit kombinovanou kótu. Chcete-li zkombinovat nebo rozdělit geometrické tolerance, využijte možnosti Kombinovat Gtol a Přerušit kombinovaný Gtol.

Postup při kombinaci kót velikosti a geometrických tolerancí:

  1. Otevřete model s kótami velikosti a geometrickými tolerancemi ke kombinaci. Můžete například zkombinovat tři kóty do jedné.

  2. Ctrl + vyberte dvě kóty velikosti zleva doprava.

  3. Klepněte pravým tlačítkem a vyberte Kombinovat kótu.



    Kóty se zkombinují do jedné naposledy vybrané kóty včetně automaticky přidaného počtu instancí.

Když kombinujete pouze geometrické tolerance, klepněte pravým tlačítkem a klepněte na Kombinovat Gtol. Když kombinujete geometrické tolerance, musí být použité symboly, tolerance a základy stejné.
