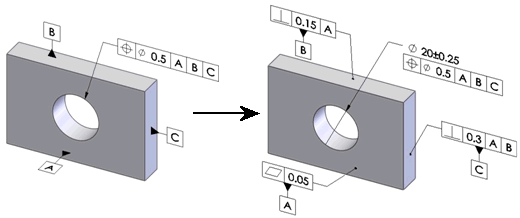

Geometrická tolerance DimXpert

Vlastnost

Filtry a kontrola

Značka

Kontrola: Program kontrolou zajišťuje platnost geometrické vlastnosti a kombinace prvků. K chybě dojde v případě neplatné kombinace, například pokud aplikujete Plochost, když je lícovaný prvek Výstupek.

Tvar tolerančního pole

Filtry: Program filtruje možnosti na základě vybrané geometrické vlastnosti. Například možnosti jsou zapnuty pro tolerance Umístění a vypnuty pro tolerance Kruhovitosti.

Kontrola: Program kontrolou zajišťuje platnost tolerančního pole a kombinace prvků. K chybě dojde v případě neplatné kombinace, například pokud aplikujete značku průměru, když je lícovaný prvek rovina.

Hodnota tolerance

Kontrola: Program kontrolou zajišťuje zadání hodnoty tolerance ve tvaru kladného čísla. K chybě dojde v případě chybějící hodnoty, zadání nečíselné hodnoty či hodnoty menší než nula.

Modifikátor podmínek materiálu

Filtry: Program filtruje možnosti na základě vybrané geometrické vlastnosti. Například možnosti jsou zapnuty pro Umístění a vypnuty pro Házení.

Kontroly:

• Program kontrolou zajišťuje aplikování značek podmínky maxima materiálu (MMC) a podmínky minima materiálu (LMC) pouze v případě, že lícovaný prvek je prvkem velikosti. K chybě dojde v případě, že daný prvek není prvkem velikosti, například když tento prvek je kapsou.

• Program kontrolou zajišťuje aplikování tolerance velikosti na lícovaný prvek, když zadáte MMC nebo LMC. K chybě dojde v případě, že tolerance velikosti neexistuje.

Promítnuté toleranční pole

Filtry: Program filtruje možnosti na základě vybrané geometrické vlastnosti. Například možnosti jsou zapnuty pro Umístění a vypnuty pro Soustřednost.

Kontroly:

• Program kontrolou zajišťuje, že lícovaný prvek podporuje promítnuté toleranční pole. K chybě dojde v případě, když tomu tak není. Například pokud  aplikujete promítnuté toleranční pole, když je daný prvek rovinou (ISO).

• Program kontrolou zajišťuje zadání hodnoty výšky ve tvaru kladného čísla. K chybě dojde v případě chybějící hodnoty, zadání nečíselné hodnoty či hodnoty menší než nula.

Tolerance základu jednotek

Kontrola: Program kontrolou zajišťuje platnost formátu používaného pro kritéria na jednotku plochy nebo na jednotku délky. K chybě dojde v případě, že formát není rozpoznán.

Tolerance č.2

Kontrola: Program kontrolou zajišťuje platnost formátu vstupu, hodnoty tolerance s příponou „MAX“. K chybě dojde v případě, že formát není rozpoznán.

Primární, sekundární a terciální základna

Filtry:

• Program filtruje možnosti základny na základě vybrané geometrické vlastnosti. Například možnosti jsou zapnuty pro Umístění a vypnuty pro Plochost.

• Program filtruje možnosti modifikátorů podmínek materiálu na základě vybrané geometrické vlastnosti. Například možnosti jsou zapnuty pro Umístění a vypnuty pro Házení.

Kontroly:

• Program kontrolou zajišťuje, že zadané označení základny je označení existující základny. K chybě dojde v případě, že tomu tak není.

• Program kontrolou zajišťuje aplikování značek MMC a LMC pouze v případě, že prvek základny je prvek velikosti. K chybě dojde v případě, že daný prvek není prvkem velikosti, například když tento prvek je rovinou.

• Program kontrolou zajišťuje, že základny určují platný rámec odkazu na základnu na základě pravidel uvedených v normě ASME Y14.5.1M. K chybě dojde v případě nevyhovujících sad základen, například pokud primární a sekundární základny jsou dvěma rovnoběžnými rovinami.

Složený rámec

Kontrola: Když určujete základny, program kontrolou zajišťuje, že základny určené v nižší úrovni jsou zadány ve stejném precedenčním pořadí, jako v úrovni vyšší. K chybě dojde v případě, že se základny neopakují, například pokud primární základna ve vyšší úrovni je „A“, ale jako primární v nižší úrovni je zadáno „B“.

Palcové díly

Počet zadaných platných číslic a přebytečných nul do polí tolerance při práci v palcích ovládá počet desetinných míst používaný při tvorbě základních kót.

Hodnota tolerance zadána jako „0,00“

Základní kóty jsou vyjádřeny stejným počtem desetinných míst jako hodnota tolerance.

Hodnota tolerance zadána jako  „0,000“
