PropertyManager Automatické kótovací schéma
Nástroj Automatické kótovací schéma
automaticky aplikuje kóty a tolerance na výrobní prvky dílu.
Postup kótování dílu nástrojem Automatické kótovací schéma:
Klepněte na Automatické kótovací schéma (panel nástrojů DimXpert), nebo vyberte Nástroje, DimXpert, Automatické kótovací schéma.
Nastavte možnosti PropertyManager popsané níže.
Klepněte na
.
Nástroj Automatické kótovací schéma aplikuje kóty a tolerance. Klepnutím zde zobrazíte podrobnosti o tom, jak daný proces funguje.
Obecný proces zahrnuje nastavení těchto entit:
Poznámky:
Cílem nástroje je plně omezit (velikostí a umístěním) vybrané prvky pomocí sady vybraných referenčních prvků či prvků základny.
Nástroj neodstraní ani nepřekryje dříve existující kóty a tolerance. Případně však aplikuje další kóty a tolerance pro plné omezení daných prvků.
Nástroj nevytvoří úhlové kóty k nalezení prvků od základny nebo referenční prvky, kromě možnosti aplikace úhlových kót na roviny pod úhlem k základně nebo k referenční rovině. Tuto možnost aktivujete klepnutím na Nástroje > Možnosti > Vlastnosti dokumentu > DimXpert > Kóta umístění a klepnutím na možnost pod položkou Kótovací schéma šikmé roviny.
|
Kótovací schéma šikmé roviny |
Příklad |
|
Lineární |
|
|
Lineární a úhlová  |
|
Nastavení
Typ dílu:
Určuje díl na základě způsobu jeho výroby.
|
Hranolový
Při použití možnosti Geometrický jako Typ tolerance DimXpert aplikuje tolerance polohy k umístění děr a výstupků.
Pro popisové pohledy se kóty velikosti zobrazí jako popisy s otevřenými odkazovými čarami |
 Všimněte si rozdílu v geometrických tolerancích aplikovaných na 30mm výstupek a popisovém pohledu použitém k jejich znázornění.
|
|
|
|
|
|
|
Soustružení
Při použití možnosti Geometrická jako Typ tolerance DimXpert aplikuje tolerance kolového házení k umístění děr a výstupků.
Pro popisové pohledy se kóty velikosti zobrazí jako lineární kóty rovnoběžné s osou. |
|
|
Typ tolerance:
Určuje, jak jsou prvky velikosti (typy děr, drážky, vruby, šířky a kužele), kapsy a povrchy umístěny vzhledem k značkám základny či referenčním prvkům.
|
Plus a mínus

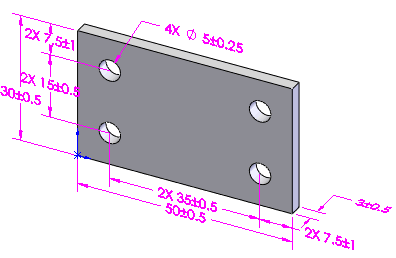

DimXpert umístí prvky s lineárními kótami plus a mínus.
DimXpert neumístí kóty na prvky povrchu v režimu plus a mínus. |
Hlavní rozdíl mezi Plus a mínus oproti Geometrické je způsob, jak DimXpert ovládá pole čtyř děr a jak aplikuje tolerance k provázání prvků základny v režimu Geometrická. |
|
|
|
|
|
Geometrická

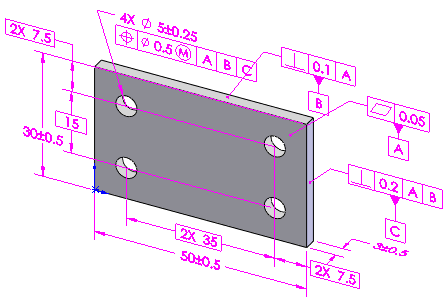

DimXpert umístí axiální prvky s tolerancemi polohy a kolového házení. Kapsy a povrchy jsou umístěny s profily povrchu. |
Aby se zobrazily kóty umístění, musíte vybrat Možnosti  , Vlastnosti dokumentu, DimXpert, Geometrické tolerance a pak vybrat Vytvořit základní kóty. |
|
Kótování pole:
Umožní vám používat lineární nebo polární schémata kót plus a mínus.
|
Lineární

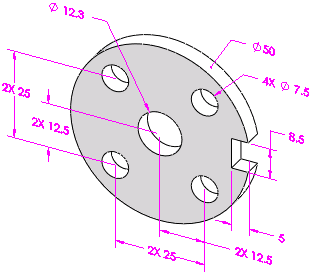

Pomocí lineárních kót plus-mínus vyhledá všechny prvky DimXpert vztahující se k vybraným referenčním prvkům. |
|
|
|
Polární

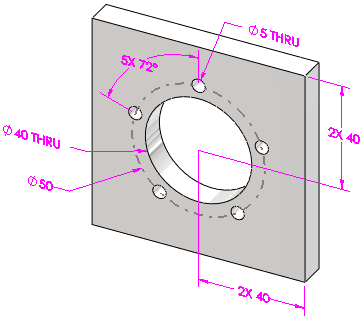

Aplikujte na prvky pole DimXpert obsahující axiální prvky, které definují kruh šroubu.
Nastavte Minimální počet děr, který má být považován za pole. |
|
|
Referenční prvky (pro Plus a mínus) / Výběr základny (pro Geometrická)
Určuje Primární, Sekundární a Terciální referenční prvky (pro schémata Plus a mínus) nebo základny (pro Geometrická schémata).
Referenční prvky
Výběr jednoho až tří referenčních prvků slouží ke generování lineárních kót umístění plus a mínus. DimXpert ověřuje referenční prvky podle pravidel definovaných pro stanovení referenčních rámců základny v normě ASME Y14.5.1M-1994. Například výběr dvou rovin, které jsou vzájemně rovnoběžné, vygeneruje chybu.
Výběr základny
Vyberte primární základnu a volitelně sekundární a terciální základny pro použití při generování geometrických tolerancí. DimXpert ověřuje sadu základen podle normy ASME Y14.5.1M-1994.
Podporované referenční prvky či značky základny:
Přidání Válec Jednoduchá díra Vrub |
Letadlo Drážka Šířka Kužel |
|
Příklady |
|
|
|
|
|
Tři vzájemně kolmé roviny jsou nejběžnějším příkladem, který poskytuje důkladný počátek. |
|
|
|
|
|
Tato kombinace roviny a výstupku dobře funguje pro tyto typy symetrických soustružených dílů. |
|
|
|
|
|
Pořadí, v němž prvky vyberete, byste měli založit na funkci dílu.
Například je-li dána tato dvoudílná sestava, vzniknou tyto funkční požadavky:
Vazba. Kryt musí sedět (vazbou) proti zapuštěné rovině desky a být s ní zarovnán. Umístit. Větší vnější průměr krytu musí být vystředěn (umístěn) spolu s odpovídajícím průměrem na desce. Zarovnat. Malý poloměr krytu musí být orientován (zarovnán) s odpovídajícím poloměrem na desce. |
|
|
|
|
|
S danými parametry nastavte při aplikování automatických kótovacích schémat na kryt základny tímto způsobem:
Primární základna (A): Vazební prvek
Sekundární základna (B): Prvek umístění
Terciální základna (C): Prvek zarovnání
Tato nastavení zajistí uvedené výsledky. |
|
Rozsah
Ovládá, které prvky bere DimXpert v potaz pro kótování a tolerování.
Všechny prvky. Aplikuje kóty a tolerance na celý díl. DimXpert bere v potaz všechny dříve určené prvky včetně těch, jež nejsou uvedeny pod položkou Filtry prvků, i těch, které pod položkou Filtry prvků uvedeny jsou..
Tato možnost se nejvíce hodí na jednoduché díly nebo díly, pro něž jsou všechny kóty a tolerance vztaženy k referenčnímu rámci jediné základny nebo počátku.
Vybrané prvky. Účelem je okótovat a tolerovat vybrané prvky.
Tato možnost je vhodná pro složitější díly, které obsahují schémata více základen nebo vyžadují kótování prvků z různých počátků.
Filtry prvků
Ovládá, které prvky DimXpert rozpozná a bere v potaz pro kótování a tolerování při výběru Všechny prvky pod položkou Rozsah.
Zrušení prvků vynechá další rozpoznávání těchto typů. Pokud např. daný díl nemá žádné kóty či tolerance DimXpert a zrušíte prvek Rovina, DimXpert neokótuje a netoleruje rovinné prvky ani nepoužije rovinné plochy k odvození typu složitého prvku, jako je drážka či vrub. Nicméně pokud v daném dílu existují předem existující rovinné prvky, DimXpert je bere v potaz pro kótování a tolerování bez ohledu na výběr prvku Rovina.
Zrušení prvků případně vynechá další rozpoznávání těchto typů jako prvků nebo jako prvků pole. Pokud např. zrušíte možnost Jednoduchá díra, zabrání to polím jednoduchých děr v okótování a tolerování.
Zaškrtnout všechny filtry
Zrušit zaškrtnutí všech filtrů
