PropertyManager Pole/skupina DimXpert
Nástroj Prvek pole
DimXpert slouží k tvorbě či úpravě prvků pole a skupinových prvků.
Použití nástroje Prvek pole DimXpert:
Proveďte jeden z následujících kroků:
Klepněte na Prvek pole (panel nástrojů DimXpert), nebo vyberte Nástroje, DimXpert, Prvek pole.
Klepněte pravým tlačítkem na prvek pole v manažeru DimXpert a vyberte příkaz Upravit prvek.
Vyberte prvky pro přidání či odebrání z pole nebo skupiny.
PropertyManager je založen na typu prvku: Spojená pole, Ruční pole nebo Skupina.
Klepněte na
.
Spojená pole
Když je typem prvku spojené pole, výběrový seznam obsahuje prvky SolidWorks použité v jeho definici. |
|
|
Příklad ukazuje pole DimXpert osmi děr, které jsou spojené se dvěma uvedenými prvky SolidWorks – každý má čtyři díry.
Odstranění jednoho z těchto dvou prvků SolidWorks by zredukovalo počet pole na čtyři díry. |
|
|
|
|
Ruční pole
Když je prvek ručním polem, výběrový seznam obsahuje každý prvek DimXpert. |
|
|
Příklad ukazuje pole DimXpert dvou děr s válcovým zahloubením. Výběrem prvků v seznamu je lze přidat či odebrat.
Při přidávání prvků jsou výběry filtrovány k povolení pouze těch s odpovídajícím typem a velikostí existujících prvků.
Nalézt všechny na stejné ploše. Umožňuje výběr nových prvků. Pomocí této možnosti lze přidat dva prvky na pravé straně dílu v rámci jednoho výběru. |
|
|
|
|
Skupina
Když je prvek skupinou, výběrový seznam obsahuje každý prvek DimXpert.
|
|
|

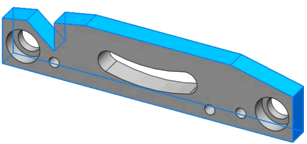

Příklad ukazuje prvek DimXpert s devíti rovinami, jež vytvářejí vnější profil. Prvky lze přidat nebo odebrat pomocí jednoho výběru nebo možnosti Nalézt všechny na stejné ploše. Možnost se používá pouze na podporované typy děr, výstupky, vruby a drážky. |
|
