Verbindungsglied - Schraube

Eine Schraube verbindet zwei Komponenten oder mehrere Komponenten oder eine Komponente und den Boden. Sie können Schraubenverbindungsglieder in einem gemischten Verbund aus Volumen-, Schalen- und Blechkörpern definieren.

Typ

Der Wert für Bolzenschaftdurchmesser sollte kleiner oder gleich dem Durchmesser der Gewindefläche(n) sein.

Standard

Aktivieren Sie diese Option, wenn der Radius des Schafts mit dem Radius der zylindrischen Flächen identisch ist, die mit mindestens einer der Komponenten verbunden sind. Eine zylindrische Fläche, bei der die Option Standard aktiviert ist, ist starr und wird zusammen mit dem Schaft als starrer Körper verformt. Beispiel eines Standard-Schraubenverbindungsglieds.

Schaftkontaktflächen . Wählen Sie eine oder mehrere zylindrische Flächen aus, die Kontakt mit dem Schaft haben. Wenn Sie mehrere Flächen einer Komponente auswählen, müssen diese die gleiche Achse und den gleichen Radius aufweisen.

Material

In Simulation wird legierter Stahl standardmäßig als Schraubenmaterial aus der SolidWorks Material-Bibliothek ausgewählt.

• Benutzerdefiniert. Definieren Sie eigene Materialeigenschaften. Definieren Sie die Einheiten , das Youngsche Modul , die Poissonsche Zahl und den Wärmeausdehnungskoeffizient .

• Bibliothek. Klicken Sie auf Material auswählen, um das Dialogfeld Material zu öffnen.

Zur ausgewählten Bibliothek wird keine Verknüpfung eingerichtet. Wenn Sie die Bibliothek bearbeiten, werden die Änderungen für die Schraube nicht übernommen.

• Masse einbeziehen. Integriert die Masse der Schraube in die Analyse.

Stärkedaten

• Bekannter Zugspannungsbereich. Wählen Sie diese Option aus, wenn der Zugspannungsbereich (Mindestbereich des Gewindeflächenabschnitts der Schraube) bekannt ist.

• Berechneter Zugspannungsbereich. Wählen Sie diese Option aus, wenn das Programm den Zugspannungsbereich der Schraubeberechnen soll.

• Zugspannungsbereich. Legen Sie den bekannten Zugspannungsbereich für die Schraube fest.

• Gewindezahl. Geben Sie die Anzahl der Gewinde pro Zoll oder pro Millimeter ein, gemessen an der Länge des Verbindungselements.

• Schraubenstärke. Legen Sie die Stärke des Schraubenmaterials und die zugehörige Einheit fest.

Zur Schätzung des Schraubenversagens existieren drei üblicherweise verwendeten Stärkeparameter für Schrauben. Streckgrenze, Bruchgrenze und ///Proof Strength (90 % der Streckgrenze). Die Strreckgrenze des Schraubenmaterials ist der am häufigsten verwendete Parameter. Benutzer sollten jedoch einen Stärkewert wählen, der für die Anwendung am besten geeignet ist.

• Sicherheitsfaktor. Legen Sie den Sicherheitsfaktor für die "Pass/No Pass"-Konstruktionsprüfung der Schraube fest. Die Schraube versagt, wenn die kombiniert wirkende Last die Verhältniszahl 1/Sicherheitsfaktor überschreitet. Klicken Sie hier, um mehr über die Sicherheitsprüfung für Schrauben zu erfahren.

Vorspannkraft

• Einheiten .

• Axial . Wählen Sie diese Option, wenn die axiale Last auf der Schraube bekannt ist.

• Drehmoment . Wählen Sie diese Option, wenn das zum Anziehen der Schraube verwendete Drehmoment bekannt ist.

Reibungsfaktor(K) Das Programm verwendet diesen Faktor zur Berechnung der axialen Kraft bei einem bestimmten Drehmoment.

Erweiterte Option

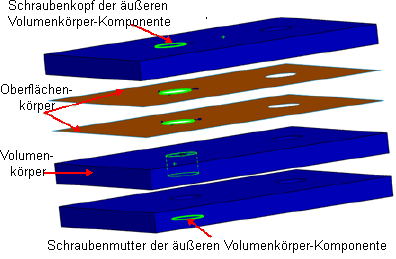

• Schraubenserie. Wählen Sie diese Option aus, um mehr als zwei Komponenten mit Schrauben zu verbinden. Bei nicht-linearen Studien ist es möglich, mehr als zwei Volumenkörper durch Schrauben zu verbinden.

Wählen Sie die zylindrischen Flächen von Volumenkörpern oder kreisförmigen Kanten von Schalenoberflächen von den mittleren Komponenten aus. Bei nicht-linearen Studien wird eine zylindrische Fläche von einem Volumenkörper ausgewählt.

• Symmetrische Schraube. Wenn eine oder zwei Symmetrieebene eine Schraube schneidet, können Sie eine symmetrische Schraube definieren.

Referenzgeometrie . Bei 1/2-Symmetrieschrauben wählen Sie außerdem die Symmetrieebene oder planare Symmetriefläche aus.

Wenn Sie symmetrische Schrauben verwenden, geben Sie 1/2 oder 1/4 des gesamten Vorlastwerts und 1/2 oder 1/4 der Gesamtmasse der Schraube laut ausgewähltem Symmetrietyp ein. Wenn Sie Schraubenkräfte nach dem Ausführen einer Studie aufführen, entsprechen die Ergebnisse 1/2 oder 1/4 der Gesamtkraft.

Symboleinstellungen

• Farbe bearbeiten. Wählen Sie eine Farbe für die Symbole aus.

• Symbolgröße . Legen Sie die Größe der Symbole fest.

• Vorschau anzeigen. Aktivieren oder deaktivieren Sie die Sichtbarkeit aller Schrauben im Grafikbereich.

Bezugshinweise

• Für statische und nicht-lineare Studien verfügbar.

• Die Schraubenverbindungsglied-Formel ist eine Annäherun eines komplexen nicht-linearen Verhaltens. Sie bietet genaue Ergebnisse, wenn die Schrauben unter Spannung stehen. In Lastszenarios, wo die Schrauben unter Drucklasten stehen, sind die Axialkräfte der Schraubverbindungsglieder u. U. nicht genau. In solchen Fällen könnte die Abnahme einer Vorspannschraubkraft zu einer Lockerung der Schraube und einem Kontaktverlust zwischen der Schraube und den Komponenten führen. Dieses Verhalten kann mit der Schraubverbindungsglied-Formel in Simulation nicht erfasst werden. Modellieren Sie in diesen Fällen die tatsächliche Schraube und definieren Sie Kontaktsätze des Typs Keine Penetration zwischen der Schraube und den Komponenten.

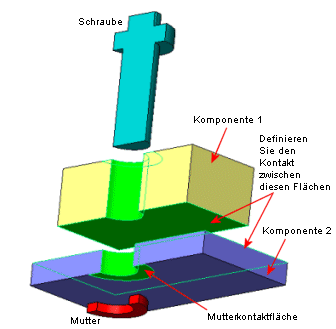

• Sie müssen unter Umständen Kontaktbedingungen festlegen, um Interferenzen zu vermeiden. Siehe Abbildung.

• Sie haben die Möglichkeit, die Schalendicken für Kontakte ohne Penetration zwischen zwei Schalenoberflächen für statische Studien zu berücksichtigen.

• Bohrungsserien

• Wenn Sie einer Bohrung in einer Bohrungsserie eine Schraube hinzufügen, können Schrauben auf alle anderen Bohrungen in der Bohrungsserie übertragen werden.

• Die Software gruppiert Verbindungsglieder anhand einer Bohrungsserie in einem eigenen Ordner.

• Wenn eine Schraube in der Gruppe bearbeitet wird, wird dies auf alle Verbindungsglieder in der Serie angewendet.

• Sie können die Schraubenserie auflösen und die Verknüpfung aufheben, um jedes Feature separat bearbeiten zu können. Klicken Sie mit der rechten Maustaste auf den Ordner mit der Serie, und wählen Sie Schraubenserie auflösen aus.

• Sie können die Verbindungsgliedserie nach dem Auflösen wiederherstellen. Klicken Sie mit der rechten Maustaste auf den Ordner mit der Serie, und wählen Sie Schraubenserie wieder herstellen aus.
