Richtungslasten und -lager
Vorgeschriebene Verschiebungen
Die Richtungseingabe bezieht sich standardmäßig auf das globale Koordinatensystem, das auf der Ebene 1 basiert, deren Ursprung sich am Koordinatenursprung des Teils oder der Baugruppe befindet. Ebene 1 ist die erste Ebene, die in der Verzeichnisstruktur angezeigt wird, und kann einen anderen Namen tragen. Sie können andere Referenzebenen oder -achsen verwenden, um Richtungen anzugeben.
Verwenden von Referenzebenen

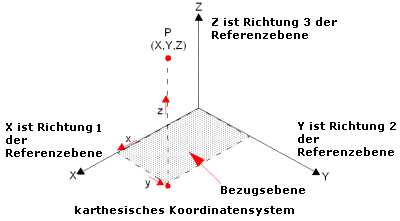

Eine Referenzebene definiert ein kartesisches Koordinatensystem, wie in der Abbildung dargestellt.
Verwenden von Referenzachsen

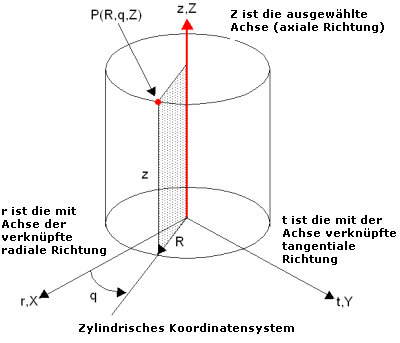

Eine Referenzachse definiert ein zylindrisches Koordinatensystem, wie in der Abbildung dargestellt. Referenzachsen sind zum Festlegen von radialen und tangentialen Lagern hilfreich und erforderlich.
