デザイン スタディの作成（Creating a Design Study）

評価スタディと最適化スタディを作成するワークフローは類似しています。

1. 次のいずれかを行います:
   • デザイン スタディ（Design Study） （ツール ツールバー）をクリックします。
   • 挿入 > デザイン スタディ > 追加を選択します。
   • 既存のデザイン スタディ（Design Study）タブを右クリックし、新規デザイン スタディ作成（Create New Design Study）を選択します。

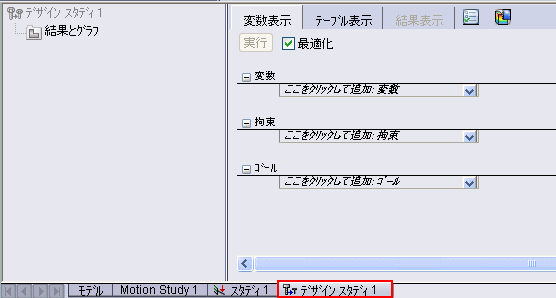

   グラフィックス領域下部にデザイン スタディ（Design Study）タブが表示されます。



2. スタディ精度や結果フォルダ等のプロパティを設定するには、デザイン スタディ オプション（Design Study Options） をクリックします。
3. パラメータを用いた変数を定義します。
4. センサーを用いた制約を定義します。
5. 最適化スタディに対しては、センサーを用いたゴールを定義します。
6. 次のいずれかを行います:
   • 評価スタディでは、最適化（Optimization）の選択を解除します。
   • 最適化スタディでは、最適化（Optimization）を選択します。
7. 実行（Run）をクリックします。

   スタディの結果が結果表示（Results View）タブに表示されます。

   結果表示（Results View）タブでシナリオまたは繰り返し計算を選択します。 グラフィックス領域では、選択したシナリオや繰り返し計算の値でモデルが更新されます。

8. 結果とグラフ（Results and Graphs） を右クリックし、何れかを選択します：

   結果削除（Purge Results）

   結果を削除し、スタディ定義は残します。

   設計変数履歴グラフ定義（Define Design History Graph）

   不連続変数のみを定義した場合に、シナリオ番号に対する設計変数、目的変数、または制約の2Dグラフをプロットします。

   局所傾向グラフ定義

   設計変数に対する目的関数または制約の2Dグラフをプロットします。 スタディ精度に高精度（High Quality）オプションを使用し、不連続変数のみを定義した場合には、プロットは利用できません。
