第 1 角法と第 3 角法 (First Angle and Third Angle Projection)

標準 3 面図の投影法には、第 1 角法と第 3 角法があります｡第 3 角法の投影図では、部品またはアセンブリのデフォルト正面図が左下に表示され、残り 2 つの投影図は上および右側に表示されます。第 1 角法の投影図では、正面図が左上の位置に表示され、残り 2 つの投影図は上および左側に表示されます。デフォルト投影図の設定については、 シート プロパティ (Sheet Properties) を参照してください。

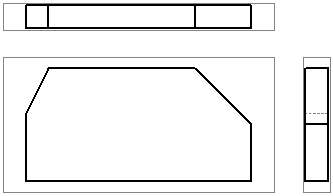

第 3 角法

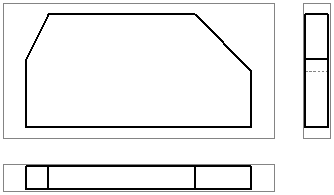

第 1 角法
