DimXpert 幾何公差(DimXpert Geometric Tolerance)

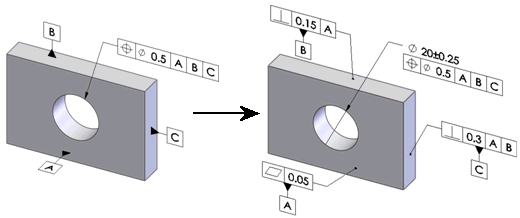

DimXpert 幾何公差(Geometric Tolerance) ツールを幾何公差を DimXpert フィーチャーに適用するために使用します。

幾何公差を適用するために、DimXpert を使用するには:

  1. 幾何公差(Geometric Tolerance)(DimXpert ツールバー)をクリックするか、ツール(Tools)、DimXpert幾何公差(Geometric Tolerance)をクリックします。

  2. 幾何公差記号を選択します。

  3. 必要があれば、公差情報とデータムを適用します。

  4. フィーチャーを選択し、アノテート アイテムを配置します。

フィーチャーは前もって選択することもできます。

  1. OKをクリックします。

また、幾何公差添付オプションを設定することもできます。

プロパティ ダイアログボックス(Properties Dialog Box)

幾何公差 プロパティ(Properties) ダイアログボックスを DimXpert 幾何公差を定義、編集するために使用します。DimXpert からプロパティ(Properties) ダイアログボックスを使用するとき、ソフトウェアは以下のフィルターを提供して、アクティブな図面規格毎にチェックします。

プロパティ

フィルター(Filters) とチェック(Checks)

シンボル(Symbol)

チェック(Check):ソフトウェアは幾何学的な特徴とフィーチャーの組み合わせが有効であるかをチェックします。組み合わせが不正ならば、エラーを発します。例えば、公差フィーチャーがボスのとき、平面度(Flatness) を適用するなどです。





公差域形状(Tolerance Zone Shape)

フィルター(Filter): ソフトウェアは選択された幾何学的な特徴に基づいてオプションをフィルターします。例えば、オプションの位置度(Position)公差が使用可能で、真円度(Circularity) 公差が使用不能などです。

チェック(Check):ソフトウェアは公差域とフィーチャーの組み合わせが有効であるかをチェックします。 組み合わせが不正ならばエラーを発します。例えば、平面の公差フィーチャーに、直径記号(diameter symbol) を適用するなどです。





公差値(Tolerance Value)

チェック(Check):ソフトウェアは公差値が正数であるかをチェックします。もし値がなかったり、数値でなかったり、0より小さい場合はエラーを発します。





材料状態の補助記号(Material Condition Modifier)

フィルター(フィルター): ソフトウェアは選択された幾何学的な特徴に基づいてオプションをフィルターします。例えば、オプションの位置度(Position)公差が使用可能で、振れ公差(Runout) が使用不能などです。

チェック(Checks):

  • ソフトウェアは、 公差フィーチャーがサイズのフィーチャーであるときだけ、最大実体公差方式(MMC)と最小実体公差方式(LMC)の記号が適用されるているかをチェックします。フィーチャーがサイズのフィーチャーでないとき、例えば、フィーチャーがポケットであるとき、エラーを発します。

  • ソフトウェアは、MMC あるいは LMC を指定するとき、公差フィーチャーにサイズの公差が適用されているかをチェックします。サイズの公差が存在しないとき、エラーを発します。





突出公差域(Projected Tolerance Zone)

フィルター(フィルター): ソフトウェアは選択された幾何学的な特徴に基づいてオプションをフィルターします。例えば、オプションの位置度(Position)公差が使用可能で、同軸度(Concentricity) が使用不能などです。

チェック(Checks):

  • ソフトウェアは公差フィーチャーが突出公差域をサポートするかをチェックします。もしフィーチャーが存在しないと、エラーを発します。例えば、フィーチャーが平面のときに、 突出公差域を適用した場合などです。(ISO)

  • ソフトウェアは高さの値が正数であるかをチェックします。もし値がなかったり、数値でなかったり、0より小さい場合はエラーを発します。





単位基準公差(Unit Basis Tolerance)

チェック(Check):ソフトウェアは単位面積あたり、または単位長あたりの形式が正しいかをチェックします。形式が認識されないとき、エラーを発します。





公差2(Tolerance2)

チェック(Check):ソフトウェアは、「最大」の次にくる公差値の入力形式が正しいかをチェックします。形式が認識されないとき、エラーを発します。





第1(Primary)、第2(Secondary)と第3 (Tertiary)データム

フィルター(フィルター):

  • ソフトウェアは選択された幾何学的な特徴に基づいてデータムオプションをフィルターします。例えば、オプションの位置度(Position)公差が使用可能で、平面度(Flatness) が使用不能などです。

  • ソフトウェアは選択された幾何学的な特徴に基づいて材料状態補助記号のオプションをフィルターします。例えば、オプションの位置度(Position)公差が使用可能で、振れ公差(Runout) が使用不能などです。

チェック(Checks):

  • ソフトウェアは入力されたデータムラベルが既存のデータムのラベルであるかをチェックします。違う場合はエラーを発します。

  • ソフトウェアは 、MMC とLMC記号がサイズのフィーチャーのデータムフィーチャーに適用されているかをチェックします。フィーチャーがサイズのフィーチャーでないとき、例えば、フィーチャーが平面であるとき、エラーを発します。

  • ソフトウェアはデータムが ASME Y14.5.1M 規則に基づいて、正しく公差記入枠に定義されているかをチェックします。例えば、もし最初と2番目のデータムが2つの平行平面のとき、不適合なデータムセットとしてエラーを発します。





合成枠(Composite Frame)

チェック(Check):ソフトウェアは、下段で指定されたデータムが、上段で指定されたデータムと同じ優先順であるかをチェックします。もし同じデータムが入力されていない場合に、エラーを発します。例えば、上段の第1データムが “A” で、 下段の第1データム“B” の場合です。



インチ部品(Inch Parts)

インチ単位で作業しているとき、公差枠に入力する有効桁と後ろに続くゼロの数は、基準寸法の小数位数をコントロールします。

公差の値を“.00”と入力しました。

主要な寸法は小数と同じ数で公差値として表されます。

公差の値を “.000”と入力しました。

方向依存公差(Direction Dependant Tolerances)

フィーチャーの線要素をコントロールする公差を適用するとき、または、軸フィーチャーに適用するときは、アノテート アイテム平面の設定に注意してください。下の例では、0.5 の公差はデータムBと同様の平面に存在しているすべての線要素に当てはまり、0.2 の公差はデータムCと同様の平面に存在しているすべての線要素に当てはまります。

フィーチャーによりサポートされる公差のリスト

ボス(Boss), 円錐形(Cone), 円筒形(Cylinder)

  • 形状公差(Form):真円度(circularity)、円筒度(cylindricity )(円錐形を除く)、真直度(straightness)

  • 方向:傾斜度(angularity)、平行度(parallelism)、直角度 (perpendicularity)

  • 位置公差(Location):同軸度(concentricity)、位置度(position)、対称度(symmetry )(ISO のみ)

  • 輪郭(Profile):線の輪郭度(line)、面の輪郭度(surface)

  • 振れ公差(Runout):円周振れ(circular)、全振れ(total)

座ぐり穴(Counterbore)、 皿穴(Countersink Holes)

  • 方向:傾斜度(angularity)、平行度(parallelism)、直角度 (perpendicularity)

  • 位置公差(Location):位置度(position)

平面

  • 形状公差(Form):姿勢公差(Orientation)、真直度(straightness)

  • 方向:傾斜度(angularity)、平行度(parallelism)、直角度 (perpendicularity)

  • 位置公差(Location):位置度(position)(ISO のみ)、対称度(symmetry )

  • 輪郭(Profile):線の輪郭度(line)、面の輪郭度(surface)

  • 振れ公差(Runout):円周振れ(circular)、全振れ(total)

切欠(Notch)、平面(Plane)、幅(Width)

  • 形状公差(Form):真直度(straightness)(幅のみ)

  • 方向:傾斜度(angularity)、平行度(parallelism)、直角度 (perpendicularity)

  • 位置公差(Location):位置度(position)、対称度(symmetry )

  • 輪郭(Profile):線の輪郭度(line)、面の輪郭度(surface)

ポケット(Pocket)

  • 位置公差(Location):位置度(position)

  • 輪郭(Profile):線の輪郭度(line)、面の輪郭度(surface)

コレクション(Collection)、サーフェス(Surface)

  • 輪郭(Profile):線の輪郭度(line)、面の輪郭度(surface)

球(Sphere)

  • 位置公差(Location):同軸度(concentricity)、位置度(position)、対称度(symmetry )

  • 輪郭(Profile):線の輪郭度(line)、面の輪郭度(surface)

  • 振れ公差(Runout):円形(circular)

関連トピック

DimXpert 幾何公差オプション(DimXpert Geometric Tolerance Options)
