Łańcuch wymiarowy

Łańcuch wymiarowy to zbiór wymiarów mierzonych od współrzędnej zerowej na rysunku lub szkicu. W rysunkach są one wymiarami orientacyjnymi i nie można zmieniać ich wartości, ani używać wartości do sterowania modelem.

Łańcuch wymiarowy jest mierzony od osi, która została wybrana w pierwszej kolejności. Typ łańcucha wymiarowego (poziomy lub pionowy) jest określany poprzez orientację wybieranych punktów.

Możliwe jest wymiarowanie do krawędzi, wierzchołków oraz łuków (środków, a także punktów minimalnych i maksymalnych). Można również wymiarować względem punktów środkowych, gdy dodajemy łańcuch wymiarowy.

Łańcuch wymiarowy jest automatycznie grupowany, aby zachować jego wyrównanie. Kiedy przeciągniemy dowolny element grupy, wszystkie inne elementy grupy również zostaną przeniesione. Aby odłączyć wymiar od grupy wyrównania, należy kliknąć prawym przyciskiem myszy ten wymiar i wybrać Usuń wyrównanie.

Możliwe jest przeciągnięcie wymiaru zerowego w nowe położenie, a wszystkie inne wymiary łańcucha wymiarowego zostaną zaktualizowane aby uwzględnić nowe położenie zerowe.

Jeżeli sąsiednie wymiary są bardzo blisko siebie, to linie wiodące mają automatycznie stosowane uskoki aby zapobiec zachodzeniu na siebie tekstu. Jeżeli wybierzemy łańcuch wymiarowy z zagiętą linią wiodącą, to wyświetlone zostaną uchwyty przeciągania w zagięciach. Możemy usunąć zagięcie lub dodać zagięcie do innego łańcucha wymiarowego.

Można ustawić właściwości dokumentu łańcucha wymiarowego w Właściwości dokumentu - Łańcuch wymiarowy. Można określić że nie będą automatycznie stosowane uskoki dla linii wiodących poprzez wyczyszczenie opcji Automatyczne uskoki łańcucha wymiarowego.

Aby utworzyć łańcuch wymiarowy, należy:

1. Kliknąć Łańcuch wymiarowy na pasku narzędzi Wymiary/Relacje lub kliknąć Narzędzia, Wymiary, Łańcuch wymiarowy.

   Można wybrać Poziomy łańcuch wymiarowy lub Pionowy łańcuch wymiarowy , aby określić kierunek wymiarów.

2. Kliknąć pierwszy element (krawędź, wierzchołek itd), od którego wszystkie inne będą mierzone i który będzie bazą (wymiarem 0,0), a następnie kliknąć ponownie, aby umieścić wymiar na zewnątrz modelu.

3. Kliknąć krawędzie, wierzchołki lub łuki, które chcemy zwymiarować używając tego samego łańcucha wymiarowego. W miarę klikania każdego z elementów, w widoku umieszczane są poszczególne wymiary wyrównane w stosunku do współrzędnej zero.

4. Aby opuścić tryb łańcucha wymiarowego, należy wybrać inny tryb, inne narzędzie, lub nacisnąć klawisz Esc.

Aby dodać więcej wymiarów do tego samego łańcucha wymiarowego, należy:

1. Kliknąć prawym przyciskiem myszy łańcuch wymiarowy i wybrać Dodaj do łańcucha.

2. Kliknąć krawędzie, wierzchołki lub łuki, które chcemy zwymiarować używając tego samego łańcucha wymiarowego. W miarę klikania każdego z elementów, w widoku umieszczane są poszczególne wymiary wyrównane w stosunku do współrzędnej zero.

3. Aby opuścić tryb łańcucha wymiarowego, należy wybrać inny tryb, inne narzędzie, lub nacisnąć klawisz Esc.

Aby zmodyfikować łańcuch wymiarowy, należy:

Łańcuch wymiarowy można zmodyfikować korzystając z poleceń menu podręcznego. Kliknąć prawym przyciskiem myszy łańcuch wymiarowy, wybrać Opcje wyświetlania, a następnie wybrać z następujących opcji:

• Wyrównaj łańcuch. Wyrównuje wszystkie wymiary w stosunku do wymiaru współrzędnej 0,0.

• Uskok. Zagina linię wiodącą wymiaru i umożliwia zmianę pozycji wymiaru.

• Automatyczne uskoki. Stosuje algorytm automatycznego ustawiania uskoków do łańcucha wymiarowego.

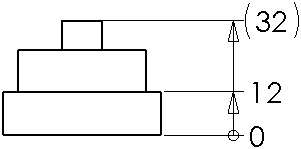

• Pokaż nawiasy. Dodaje nawiasy wokół wybranych wymiarów.



• Pokaż jako kontrolę. Wyświetla wybrane wymiary jako wymiary kontrolne.



Wyświetlaj jako wymiary łańcuchowe.

1. Należy wybrać łańcuch wymiarowy.

2. Kliknąć kartę Linia wiodąca i wybrać Łańcuch wymiarowy.

3. Kliknąć .

Należy wybrać Wyświetlaj jako wymiary łańcuchowe w Właściwości dokumentu - Łańcuch wymiarowy, aby utworzyć łańcuch wszystkich łańcuchów wymiarowych w rysunku.
