Widok pozycji alternatywnej
Widoki pozycji alternatywnej wskazują zakres ruchu komponentu złożenia poprzez pokazanie go w różnych pozycjach. Można nałożyć jeden lub więcej Widoków pozycji alternatywnej na oryginalny widok w linii długa kreska dwie kropki.

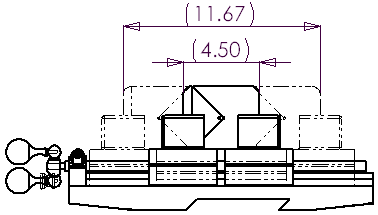

Przykład widoku pozycji alternatywnej:
Możliwe jest wymiarowanie pomiędzy widokiem podstawowym a widokiem pozycji alternatywnej.
Widok pozycji alternatywnej jest dodawany do drzewa operacji FeatureManager.
Można utworzyć więcej niż jeden widok pozycji alternatywnej na rysunku.
Widok pozycji alternatywnej nie jest dostępny w widokach: Przerwanie, Przekrój, Obcięty lub Szczegół.
Po utworzeniu Widoku pozycji alternatywnej można modyfikować do na poziomach złożenia i rysunku.
Aby wstawić widok pozycji alternatywnej, należy:
Wstawić widok modelu złożenia przy użyciu orientacji potrzebnej dla Widoku pozycji alternatywnej. Pozycja złożenia w jego pozycji początkowej. |
|
-
Kliknąć Widok pozycji alternatywnej  na pasku narzędzi Rysunek lub kliknąć Wstaw, Widok rysunku, Pozycja alternatywna.
Pojawi się menedżer właściwości PropertyManager Pozycja alternatywna. Pojawi się monit o wybranie widoku rysunku, w którym ma być wstawiona pozycja alternatywna.
W części Konfiguracja, należy wybrać jedną z możliwości:
Nowa konfiguracja - aby utworzyć nową konfigurację Pozycji alternatywnej. Zaakceptować nazwę domyślną lub wpisać wybraną przez siebie nazwę. opcja ta aktywuje nową konfigurację w złożeniu. Istniejąca konfiguracja - aby wybrać istniejącą konfigurację w dokumencie złożenia. Należy wybrać konfigurację z listy. |
|
Kliknąć OK  . Rezultatem jest jedna z poniższych:
Nowa konfiguracja - Jeżeli dokument złożenia nie jest jeszcze otwarty, to zostanie on otwarty automatycznie. Orientacja widoku złożenia zmienia się na tą widoku rysunku. Złożenie pojawi się z otwartym menedżerem właściwości PropertyManager Przenieś komponent i uaktywnioną opcją Przeciąganie swobodne. Należy przejść do Kroku nr 5. Istniejąca konfiguracja - Pozycja alternatywna wybranej konfiguracji pojawi się w widoku rysunku, a menedżer właściwości PropertyManager zostanie zamknięty. Widok jest ukończony. Żadne dalsze czynności nie są konieczne . |
|
Aby przenieść komponenty złożenia w żądane położenie można użyć dowolne z narzędzi Przenieś komponent. W menedżerze właściwości PropertyManager, w części Opcje, użyć Wykrywania kolizji i Zatrzymaj przy kolizji, aby zatrzymać ruch. |
|
-
Kliknąć OK , aby zamknąć menedżer właściwości PropertyManager Przenieś komponent i powrócić do rysunku.
Pozycja alternatywna konfiguracji złożenia pojawi się w widoku rysunku oznaczona linią długa kreska dwie kropki, a menedżer właściwości PropertyManager Pozycja alternatywna zostanie zamknięty.
|
|
Utworzyć tyle Widoków pozycji alternatywnej ile jest potrzebne przy użyciu tych samych kroków. |
|
Aby edytować widok pozycji alternatywnej, należy:
