Przerwanie

Możemy użyć widok przerwania w rysunku. Przerwana pozwalają na wyświetlenie widoku rysunku w większej skali na mniejszym arkuszu rysunku. Tworzymy odstęp w widoku przy użyciu pary linii przerwania. Wymiary orientacyjne i wymiary modelu skojarzone z przerwanym obszarem odzwierciedlają rzeczywiste wartości modelu.

Widoki przerwań obejmują następujące funkcje:

• Można określić rozmiar przerwy pomiędzy liniami przerwania i wydłużenie linii poza geometrię części w: Właściwości dokumentu - Opisywanie szczegółów.

• Wymiary które przecinają linie przerwania są przerwane automatycznie.



• Linie przerwania można zablokować w danym położeniu. Po utworzeniu przerwania należy zwymiarować linie przerwania względem znanego fragmentu geometrii. Wymiary te są używane tylko w dokumencie rysunku i nie pojawiają się na wydruku rysunku.

• Można określić krój linii dla linii przerwania w Narzędzia, Opcje, Właściwości dokumentu, Krój linii.

• Można wyświetlać linie wymiarów z zygzakiem wybierając Pokaż wymiary jako przerwane w przerwaniach w: Właściwości dokumentu - Wymiary.

• Polecenia Przerwanie oraz Cofnij przerwanie można zastosować w odniesieniu do wielu widoków.

• Można użyć wielu linii przerwania w widoku przy użyciu dowolnej kombinacji poziomych lub pionowych linii przerwania. Wszystkie przerwania używają tego samego odstępu i tylu linii przerwania.



• Widoki przerwania rozłożonego modelu części arkusza blachy uwzględniają linie zgięcia.

• Można połączyć widok przerwania z jednym lub więcej widoków przekroju, aby utworzyć obrócony widok przekroju.

Aby utworzyć przerwanie, należy:

1. Wybrać widok rysunku i kliknąć Przerwanie (pasek narzędzi Rysunek) lub kliknąć Wstaw, Widok rysunku, Przerwanie.

2. Ustawić opcje w menedżerze właściwości PropertyManager:

• Dodaj pionową linię przerwania

• Dodaj poziomą linię przerwania

• Rozmiar przerwy. Ustawia rozmiar przerwy.

• Styl linii przerwania . Definiuje typ linii przerwania.

W widokach z wieloma przerwami, Styl linii przerwania musi być taki sam.

Linia przerwania jest przyłączona do wskaźnika.

3. Dwukrotnie kliknąć w widoku, aby umieścić dwie linie przerwania tworząc przerwanie.

   Zostanie wyświetlony widok zawierający przerwę w swej geometrii. Oprócz geometrii modelu przerwania działają również na oznaczenia gwintu oraz osie.

4. Dodać dodatkowe linie przerwania w zależności od potrzeb. Aby utworzyć poziome i pionowe linie przerwania w tym samym widoku, należy dodać wiele przerwań przy użyciu kierunków poziomych i pionowych.



5. Kliknąć .

Aby przywrócić przerwanie do stanu bez przerwania, należy:

Kliknąć prawym przyciskiem myszy przerwanie i wybrać Cofnij przerwanie.

Linie przerwania pozostają w widoku i można je usunąć.

Aby zmodyfikować przerwanie, należy:

• Aby zmienić kształt linii przerwania, należy kliknąć linię prawym przyciskiem myszy i wybrać styl z menu podręcznego.

• Aby zmienić położenie przerwania, należy przeciągnąć linie przerwania.

• Aby zmienić szerokość rozstawu przerwania, należy wybrać linię przerwania i wpisać wartość dla menedżera właściwości propertyManager.

Można wybrać Kreskowanie obszaru w widoku przerwania tylko w stanie nieprzerwanym. Nie można wybrać kreskowania obszaru przecinającego przerwanie.

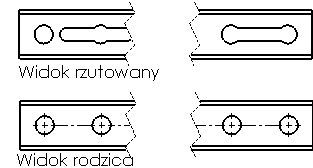

Aby wyrównać przerwanie w widoku rzutowania z przerwaniem w widoku rodzica, należy:
