Tipos de recursos discretos do DimXpert
Os tipos de recursos discretos do DimXpert baseiam-se nos recursos do DimXpert.
|
Tipo de recurso discreto |
Definição |
Recursos suportados |
Exemplo |
|
Coleção |
Um grupo de dois ou mais recursos de fabricação. |
Todos |
Os recursos que compõem a periferia da peça são combinados em um recurso de coleção.
As coleções são muito úteis quando é necessário aplicar simultaneamente uma tolerância de perfil de superfície a um conjunto de recursos ou faces. |
|
|
|
|
|
|
Cilindro composto |
Um conjunto de cilindros coaxiais com o mesmo raio. Por exemplo, as duas faces cilíndricas no topo desta peça. |
Cilindro |
|
|
|
|
|
|
|
Plano composto |
Um conjunto de planos coplanares. Por exemplo, as quatro faces no lado direito desta peça. |
Plano |
|
|
|
|
|
|
|
Furo composto |
Um conjunto de furos coaxiais com o mesmo diâmetro. Por exemplo, as duas faces cilíndricas internas divididas por uma ranhura nesta peça. |
Furo simples |
|
|
|
|
|
|
|
Tipo de recurso discreto |
Definição |
Recursos suportados |
Exemplo |
|
Padrão |

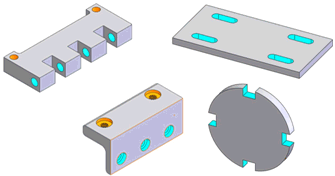

Um grupo de recursos do DimXpert com o mesmo tipo (furo, ranhura, entalhe, etc.) e parâmetros de tamanho.
Geralmente, eles são associados a dimensões e tolerâncias comuns. Por exemplo, a aplicação de dimensão de diâmetro e tolerância geométrica de posição a um padrão de furos. |
Chanfro Furo com rebaixo Furo escareado Cilindro Filete Entalhe Furo simples Ranhura
|
Recursos de padrão de furo simples, rebaixo, ranhura e entalhe |
|
|
|
|
|
|
Padrão vinculado |
Padrão do DimXpert baseado em um ou mais recursos de modelagem do SW e a ele/eles associado.
Quando os recursos de modelagem são alterados, os recursos de padrão do DimXpert vinculados a esses recursos são atualizados automaticamente.
Os padrões vinculados são identificados no DimXpertManager pelo ícone de vínculo  .
Padrão de ranhura1 é um padrão vinculado e Padrão de ranhura2 não é um padrão vinculado.
|
Recursos de modelagem com suporte:
Chanfro Padrão circular Corte extrudado Filete Assistente de Perfuração Padrão linear Espelhado Furo simples |
Eis alguns exemplos do que resultaria ou não em um padrão vinculado nos quatro pequenos furos na peça acima.
Vinculado:
Quatro furos modelados como um assistente de furo único ou recurso de furo simples Quatro furos modelados utilizando uma única extrusão de corte, cujo esboço contém somente os 4 círculos Um assistente de furo único ou recurso de furo simples seguido de um padrão linear ou circular
Não vinculado:
|
