Desplazamiento remoto (Conexión rígida)

Esta opción se puede usar cuando los componentes reemplazados son suficientemente rígidos con respecto a los componentes modelados y se conocen las traslaciones y/o rotaciones remotas que pueden reemplazar su efecto en el resto del modelo. El punto de aplicación de la restricción está conectado de manera eficaz a las caras seleccionadas por las barras rígidas.

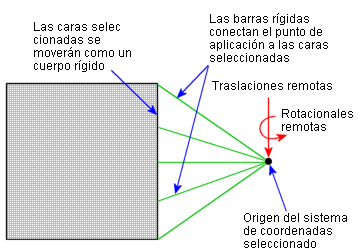

Las caras seleccionadas, al estar conectadas en forma rígida a un punto en común, sólo pueden deformarse como un cuerpo rígido. La superficie y forma de cada cara permanecen inalterables. Las altas tensiones pueden desarrollarse cerca de caras con conexiones rígidas.

Para aplicar un desplazamiento remoto (conexión rígida) a una cara:

1. En el gestor de Simulation, haga clic con el botón secundario del ratón en el icono Cargas externas y seleccione Carga/Masa remota .

2. En Tipo, haga clic en Desplazamiento (Conexión rígida).

3. En la zona de gráficos, haga clic en las caras a las que desee aplicar el desplazamiento remoto.

4. En Sistema de coordenadas de referencia, seleccione Global (sistema global de coordenadas predeterminado) o Definido por el usuario.

• En Definida por el usuario, haga clic en el cuadro Seleccionar un sistema de coordenadas y, a continuación, seleccione un sistema de coordenadas en el gestor del FeatureManager desplegable.

5. En Ubicación, haga lo siguiente:

1. Seleccione la Unidad de longitud .

2. Escriba las coordenadas del punto de aplicación del desplazamiento remoto en los cuadros Ubicación X , Ubicación Y y Ubicación Z .

6. En Traslación, haga lo siguiente:

1. Establezca la Unidad en la unidad de longitud deseada.

2. Haga clic en los componentes de traslación que desee especificar e ingrese sus respectivos valores.

7. En Rotación, haga lo siguiente:

1. Establezca la Unidad en la unidad de rotación deseada.

2. Haga clic en los componentes de rotación que desee especificar e ingrese sus respectivos valores.

8. Haga clic en .
