Restricciones de simetría para modelos de vaciado
Para modelos de vaciado, la simetría requiere que se evite que las caras que coinciden con los planos de la simetría se muevan en dirección normal y giren alrededor de las otras dos direcciones ortogonales.
Para los modelos de planchas metálicas que se mallan con elementos de vaciado, se identifica una cara de simetría para la arista asociada.
Para las geometrías de superficie, las restricciones de simetría se aplican en las caras que coinciden con los planos de simetría del modelo junto con el espesor del modelo. Para superficies, las restricciones de simetría se aplican manualmente en las aristas de vaciado situadas en los planos de simetría del modelo.
Los siguientes ejemplos explican cómo se aplican las restricciones de simetría a las distintas geometrías:

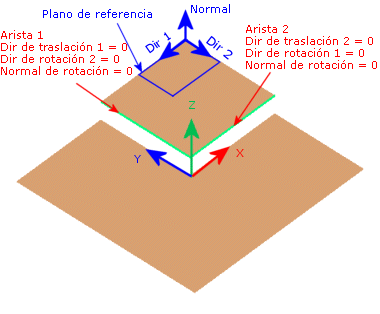

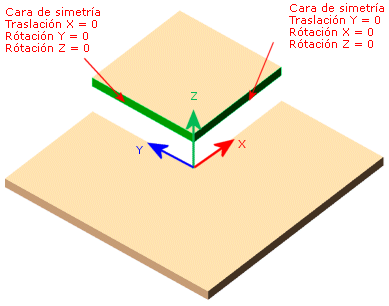

Chapas metálicas que se mallan con elementos de vaciado

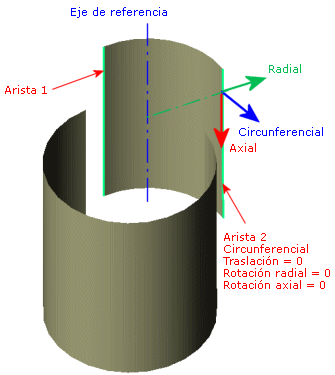

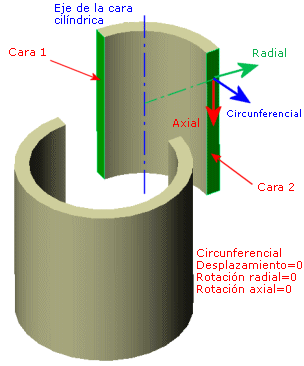

Superficies
