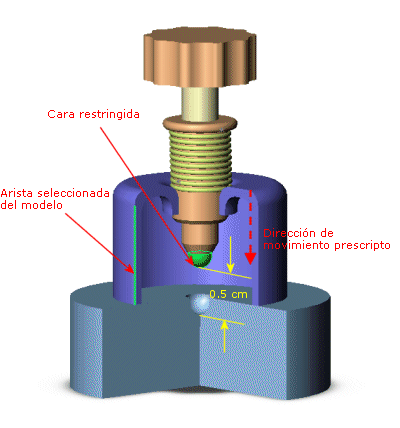

Utilizar una arista de modelo

Puede usar una arista de modelo recta como referencia para aplicar restricciones. Puede prescribir la traslación en la dirección de la arista. Para mallas de vaciados, también puede especificar la rotación alrededor de la arista.

La siguiente tabla resume los atributos de este tipo de restricción:

Atributo

Valor

Posibles GDL para sólidos

1 traslación

Posibles GDL para vaciados y vigas

1 traslación y 1 rotación

Posibles GDL para cabezas de armadura

1 traslación



Símbolo 3D

traslación

rotación

Entidades seleccionables

Vértices, aristas, caras y juntas de viga

Traslaciones

A lo largo de la arista

Rotaciones (para vaciados y vigas solamente)

Alrededor de la arista
