Utilizar una cara de modelo

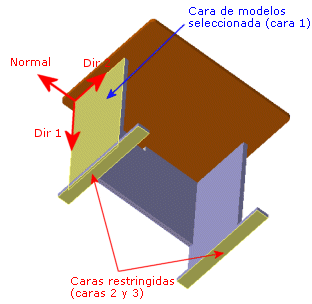

Puede usar una cara de modelo plano como referencia para aplicar restricciones. Puede prescribir las traslaciones en las direcciones 1 y 2 de la cara, así como también en la dirección normal a la cara. Para mallas de vaciados, se pueden prescribir rotaciones con respecto a estas direcciones.

La siguiente tabla resume los atributos de este tipo de restricción:

Atributo

Valor

Posibles GDL para sólidos

3 traslaciones

Posibles GDL para vaciados y vigas

3 traslaciones y 3 rotaciones

Posibles GDL para cabezas de armadura

3 traslaciones



Símbolo 3D

traslación

rotación

Entidades seleccionables

Vértices, aristas, caras y juntas de viga

Traslaciones

A lo largo de la dirección 1 de la cara

A lo largo de la dirección 2 de la cara

Normal a la cara

Rotaciones (para vaciados y vigas solamente)

Alrededor de la dirección 1 de la cara

Alrededor de la dirección 2 de la cara

Alrededor de la dirección normal a la cara
