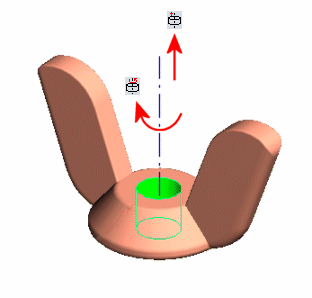

La cara seleccionada de un taladro cilíndrico puede girar o moverse a lo largo del eje de referencia que se muestra en la figura. La flechas rojas gruesas representan los movimientos permitidos.

Fig. 1

Fig. 2

Fig. 3

Piense en ajustar el anillo en la Fig. (1) dentro del anillo en la Fig. (2). El anillo interior (Fig. 1) tiene un diámetro exterior de 18,2 cm y está hecho de material elástico. El anillo exterior (Fig. 2) tiene un diámetro interior de 18 cm y está hecho de material rígido. Para colocar el anillo interior dentro del anillo exterior (Fig. 3), asigne un desplazamiento radical a la cara exterior seleccionada del anillo interior de -0,1 cm con respecto al eje de referencia.
