Utilizar un plano de referencia

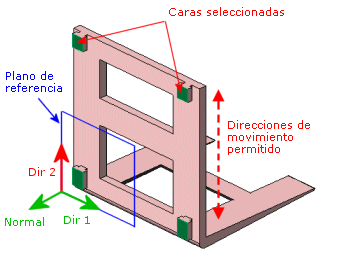

Se puede utilizar un plano como referencia para aplicar restricciones. Se pueden prescribir las traslaciones en las direcciones 1 y 2 del plano, así como también en la dirección normal al plano. Para mallas de vaciados, se pueden prescribir rotaciones con respecto a estas direcciones.

La siguiente tabla resume los atributos de este tipo de restricción:

Atributo

Valor

Posibles GDL para sólidos

3 traslaciones

Posibles GDL para vaciados y vigas

3 traslaciones y 3 rotaciones

Posibles GDL para cabezas de armadura

3 traslaciones



Símbolo 3D

traslación

rotación

Entidades seleccionables

Vértices, aristas, caras y juntas de viga

Traslaciones

A lo largo de la dirección 1 del plano

A lo largo de la dirección 2 del plano

Normal al plano

Rotaciones (para vaciados y vigas solamente)

Alrededor de la dirección 1 del plano

Alrededor de la dirección 2 del plano

Alrededor de la dirección normal al plano
