Conector - Perno

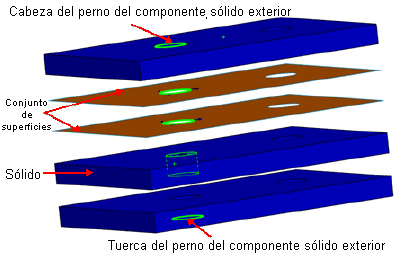

Un Perno puede conectar dos componentes, varios componentes o un componente y la tierra. Puede definir pernos a través de una pila mixta de sólidos, vaciados y sólidos de chapa metálica.

Tipo

El valor de Diámetro del vástago del perno debe ser igual o menor a los diámetros de las Cara(s) de rosca.

Ajuste perfecto

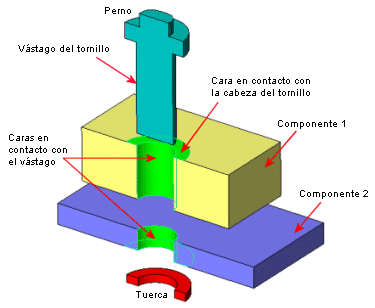

Seleccione esta opción si el radio del vástago es igual al radio de las caras cilíndricas asociadas con al menos uno de los componentes. Cuando una cara cilíndrica se configura en Ajuste perfecto significa que es rígida y se deforma con el vástago como un sólido rígido. Ejemplo de un conector de perno adaptado al espacio.

Caras en contacto con el vástago del tornillo . Seleccione una o varias caras cilíndricas que estén en contacto con el vástago. Si selecciona varias caras de un componente, asegúrese de que tengan el mismo eje y radio.

Material

Simulation selecciona Acero aleado en la biblioteca de materiales de SolidWorks como el material de perno predeterminado.

• Personalizada. Defina sus propias propiedades de materiales. Configure las Unidades , el Módulo de Young , el Coeficiente de Poisson y el Coeficiente de dilatación térmica .

• Biblioteca. Haga clic en Seleccionar material para abrir el cuadro de diálogo Material.

El programa no mantiene un vínculo con la biblioteca seleccionada. Si la edita, los cambios no se reflejan en el perno.

• Incluir masa. Incluye en el análisis la Masa del perno.

Datos de resistencia

• Zona del límite de tensión conocida. Selecciones opción si la zona de límite de tensión (zona mínima de la sección con rosca del perno) se conoce.

• Zona del límite de tensión calculada. Seleccione esta opción para aquel programa pueda calcular La zona del límite de tensión del perno.

• Zona del límite de tensión. Establezca la zona del límite de tensión del perno conocida.

• Número de roscas. Introduzca el número de roscas por pulgada o milímetro medidas a lo largo de la longitud del cierre.

• Resistencia del perno. Establezca la resistencia del material del perno y su unidad.

Hay tres parámetros de resistencia usados habitualmente para los pernos con el fin de calcular el error del perno. Límite elástico, Límite de ruptura y Límite de prueba (90% del límite elástico). El parámetro más usado es el límite elástico del material del perno, pero los usuarios deben elegir el valor de límite más adecuado para la aplicación.

• Factor de seguridad. Establezca el factor de seguridad para la comprobación de diseño correcto o incorrecto del perno. El perno es incorrecto cuando su carga combinada excede el coeficiente de 1/Factor de seguridad. Haga clic aquí para obtener más información acerca de la comprobación de seguridad de los pernos.

Precarga

• Unidades .

• Axial . Seleccione esta opción si conoce la carga axial en el perno.

• Torsión . Seleccione esta opción si conoce la torsión utilizada para ajustar el perno.

Factor de fricción(K) . El programa utiliza este factor para calcular la fuerza axial producida por una torsión determinada.

Opción avanzada

• Series de pernos. Seleccione unir más de dos componentes mediante un perno. Para estudios no lineales, puede unir mediante un perno más de dos componentes sólidos.

. Seleccione las caras cilíndricas de los sólidos o las aristas circulares de las superficies de vaciado en los componentes medios. Para los estudios no lineales, seleccione una cara cilíndrica de un cuerpo sólido.

• Perno simétrico. Si uno o dos planos de simetría se cortan a través del perno, puede definir un perno simétrico.

Geometría de referencia . Para pernos de simetría de 1/2, seleccione el plano o la cara plana de simetría.

Si utiliza pernos simétricos, introduzca un 1/2 o 1/4 del valor total de precarga y 1/2 o 1/4 de la masa total del perno según al tipo de simetría seleccionado. Además, al enumerar las fuerzas del perno después de ejecutar un estudio, los resultados son iguales a 1/2 o 1/4 de la fuerza total.

Configuración de símbolos

• Editar color. Seleccione un color para los símbolos.

• Tamaño de símbolo . Configure el tamaño de los símbolos.

• Vista preliminar. Alterna la visibilidad del perno en la zona de gráficos.

Notas

• Disponible para estudios estáticos y no lineales.

• La formulación del conector de perno es una aproximación de un comportamiento no lineal complejo. Proporciona resultados precisos cuando los componentes con perno se encuentran en tensión. En escenarios de carga donde los pernos se encuentran bajo los efectos de fuerzas de compresión, las fuerzas axiales de los conectores de perno pueden ser imprecisas. En esos casos, una disminución en la fuerza de carga previa del perno puede dar como resultado un desajuste del mismo y una pérdida de contacto entre el perno y los componentes. Este comportamiento no se puede incluir en la formulación del conector de perno en Simulation. En estos casos, modele el perno y defina conjuntos de contacto sin penetración entre el perno y los componentes.

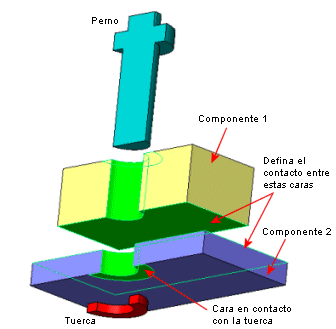

• Es necesario definir una condición de contacto para evitar interferencias:

• Puede tener en cuenta el espesor del vaciado para un contacto sin penetración entre las superficies de vaciado para los estudios estáticos.

• Series de taladros

• Al agregar un perno a un taladro en una serie de taladros, el software permite propagar los pernos a todos los taladros en esa serie.

• El programa agrupa en una carpeta independiente los conectores según la serie de taladros.

• La edición de uno de los pernos en el grupo afecta a todos los conectores en la serie.

• Puede disolver la serie de pernos y romper el vínculo para permitir la edición de cada operación por separado. Haga clic con el botón derecho en la carpeta que contiene la serie y seleccione Disolver serie de pernos.

• Posteriormente, puede restaurar la serie de conectores. Haga clic con el botón derecho en la carpeta que contenía la serie y seleccione Restablecer serie de pernos.
