Ventanas de documentos

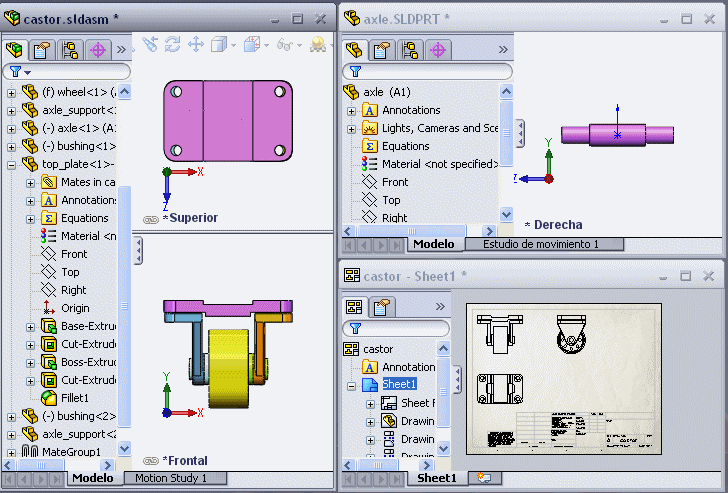

En la aplicación SolidWorks se hace referencia a cada pieza, ensamblaje o dibujo como un documento y cada documento se visualiza en una ventana independiente. (Aún así, cada documento de dibujo puede contener varias hojas de dibujo.)

• La sección principal de la ventana, donde se visualiza el modelo o el dibujo, es la zona de gráficos .

• El panel izquierdo visualiza el gestor de diseño del FeatureManager, el PropertyManager, el Administrador de comandos y el DimXpertManager.

• Si lo desea, puede tener múltiples ventanas de documentos de pieza, ensamblaje y dibujo abiertas al mismo tiempo. Asimismo, puede tener múltiples vistas del mismo documento visibles al mismo tiempo con Nueva ventana o con áreas de visualización.

• Para obtener el máximo espacio posible en la zona de gráficos, utilice el modo Pantalla completa, que oculta los menús, la barra de estado, el Panel de tareas y la zona del gestor de diseño del FeatureManager. Es posible alternar la visibilidad de todas las barras de herramientas activas y del gestor de diseño del FeatureManager por separado.

• Un asterisco (*) junto al nombre del documento en la barra de menús indica que el documento ha cambiado desde la última vez que se guardó.

• Haga clic en Ventana, Cerrar todo para cerrar todos los documentos abiertos.
