Detaylandırmalara Genel Bakış

Detaylandırmalar, teknik resimlere bilgi ekleyen metinler ve simgeler içerir. Birçok detaylandırmada ok başları, liderler ve metin vardır.

Detaylandırmalar, her SolidWorks belgesi türünde ölçümlendirmeler gibi davranır. Bir parça veya montaj belgesine detaylandırmalar ekleyebilir, ardından bunları detaylandırma görünümleri'ni veya Model Öğeleri PropertyManager'ı kullanarak teknik resimlere ekleyebilirsiniz veya teknik resimde detaylandırmalar oluşturabilirsiniz.

Kaydedilmiş detaylandırmaların önizlemelerini görmek için Tasarım Kitaplığı'nı kullanın. Ayrıca detaylandırmaları Tasarım Kitaplığı'na sürükleyip bırakabilir veya oradan alabilir veya bir detaylandırmaya sağ tıklayıp Kitaplığa Ekle'yi seçebilirsiniz. DXF/DWG dosyaları, Tasarım Kitaplığı'nda desteklenir, ancak önizlemeler yalnızca DWG dosyaları için kullanılabilir.

Detaylandırmalar için belge düzeyindeki seçenekler (örneğin yazı tipi) hakkında bilgi için, Belge Özellikleri - Detaylandırmalar bölümüne ve ilgili sayfalara bakın.

Detaylandırma araçlarını Ekle menüsünden veya Detaylandırma araç çubuğu'ndan seçebilirsiniz.

Hizalama araçları, detaylandırmaları hizalamak için kullanılabilir.

Detaylandırmalardaki ok başı stilini, oka sağ tıklayıp stiller menüsüne erişerek değiştirebilirsiniz.

Detaylandırmaların ve ölçümlendirmelerin renklerini Sistem Seçenekleri - Renkler'de değiştirebilirsiniz.

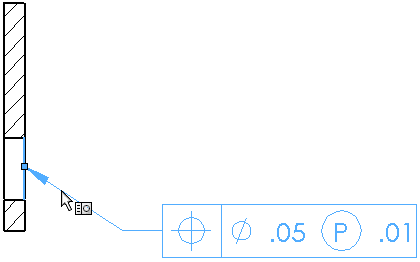

Bir detaylandırmayı seçtiğinizde, detaylandırmanın iliştirilmiş olduğu geometri vurgulanır. Liderler, metin, uzatma çizgileri, ölçümlendirme çizgileri ve oklar dahil herhangi bir bölümüne tıklayarak detaylandırmaları seçebilirsiniz.

Bazı detaylandırmalar için, iletişim kutusunu veya PropertyManager'ı kapatmadan birden çok detaylandırma oluşturabilirsiniz.

Detaylandırmaları gizleyebilir ve sonra yine gösterebilirsiniz. Teknik resimler için, bkz. Detaylandırmaları Gizle/Göster. Parçalar ve montajlarda görüntüyü değiştirmek için, Görünüm, Tüm Detaylandırmalar'a tıklayın.
