Kozmetik Diş Açmalar

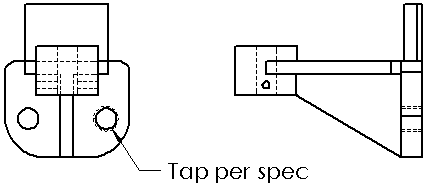

Kozmetik diş açmalar, belirli bir deliğini özelliklerini tanımlayarak, modele gerçek diş açmalar eklemenize gerek bıraktırmaz. Bir kozmetik diş açma, bir yükseklik üzerindeki bir dişin küçük (iç) çapını veya bir delik üzerindeki bir dişin büyük (dış) çapını temsil eder ve teknik resimlerde bir delik bilgisi içerebilir.

Kozmetik diş açma özellikleri arasında aşağıdakiler vardır.

• Diş açmaları bir parçada, montaj veya teknik resim üzerinde temsil edebilirsiniz ve bir diş açma bilgi notunu teknik resimlere iliştirebilirsiniz. Konik deliklere kozmetik diş açmalar ekleyebilirsiniz. Konik diş açma bir yassı yüzeyle sonlanmazsa, eğri yüzeyle kırpılır.

• Bir kozmetik diş açma, iliştirildiği öğenin emilmiş bir unsuru olması bakımından diğer detaylandırmalardan farklıdır. Örneğin bir delik üzerindeki bir kozmetik diş açma, FeatureManager tasarım ağacında, deliği oluşturmakta kullanılan çizimlerle birlikte Delik unsuru altında, Kozmetik Diş Açma1 olarak bulunur.

• İşaretçi bir kozmetik diş açmanın üzerinde olduğunda, işaretçi şeklinde değişir.

• Parça belgelerindeki kozmetik diş açmalar, teknik resim görünümlerine otomatik olarak eklenir. Teknik resim belgesi ANSI standardındaysa bir diş açma bilgisi de eklenir. (Diş açma bilgilerini Kozmetik Diş Açma PropertyManager'da eklersiniz,, ancak bunlar yalnızca teknik resim belgelerinde görünür.) Diş açma bilgileri ISO, JIS veya diğer standartlarla kullanılmaz, ancak bunları Bilgi Ekle kısayol menüsünde gösterebilirsiniz (aşağıdaki paragrafa bakın). Monta belgelerinden teknik resimlere kozmetik diş açmalar eklemek için, Ekle, Model Öğeleri'ne ve Kozmetik diş açma'ya tıklayın.

• Teknik resimlerde, Bilgi Ekle, kısayol menüsünde görünür. Bir kozmetik diş açma bilgisi parçada veya montajda tanımlanırsa, fakat teknik resimde görüntülenmezse, bu menü öğesini seçerek bilgiyi görüntüleyebilirsiniz. Varsayılan olarak bir lider diş açmaya iliştirilir. Bilgi bir nottur.

• Bir teknik resim görünümünde çalışırken bir kozmetik diş açma eklerseniz, parça veya montaj, bir Kozmetik Diş Açma unsuru eklemek için güncellenir.

• Teknik resimlerde tarafların hem dairesel kozmetik diş açmasını, hem de doğrusal ölçümlendirmesini ölçümlendirebilirsiniz. Kozmetik diş açmaları parça veya montaj belgelerinde ölçümlendiremezsiniz.

• Kozmetik diş açmaların görünürlüğü, ana unsurun görünürlüğünü izler. Görüntü modunu değiştirdiğinizde, Gizli Kenarları Göster listesine unsurlar eklediğinizde veya bir bileşeni gizlediğinizde, kozmetik diş açmaların görünürlüğünü otomatik olarak değişir.

• Yüksek kaliteli kozmetik diş açmaları, tüm kozmetik diş açmaların görünür mü, yoksa gizli mi olmaları gerektiğini belirlemek için ayarlayabilirsiniz.

• Çoğaltılmış kozmetik diş açmaları referans verebilirsiniz.

• Düz havşa ve sivrilen havşa delikleri için, kozmetik diş açmaları Delik Sihirbazı'nda ekleyebilirsiniz.

  NOT: Delik Sihirbazı'nda oluşturulmuş kozmetik diş açmalı havşalı delikler için delik çapı, havşa delmesinin çapıdır. Kozmetik diş açmasız havşalı delikler için delik çapı, diş açmanın dış çapıdır.

• Kozmetik diş açmaların gölgeli görüntüsü için Seçenekler'e tıklayın. Belge Özellikleri sekmesinde, Detaylandırma'yı seçin. Görüntü filtresi altında, Gölgeli kozmetik diş açmalar'ı seçin.

Kozmetik diş açmalar eklemek için:

1. Bir silindirik unsurda (bir yükseklik, kesme veya delik), diş açmanın başladığı dairesel kenarı seçin. Unsur bir konik delikse, büyük çapı seçin. Unsur bir konik yükseklikse, küçük çapı seçin.

Ayrıca araca tıkladıktan sonra unsuru seçebilirsiniz.

2. Detaylandırma araç çubuğunda Kozmetik Diş Açma'ya veya Ekle, Detaylandırmalar, Kozmetik Diş Açma'ya tıklayın.

3. Kozmetik Diş Açma PropertyManager'da seçenekleri ayarlayın..

4. Tamam'a tıklayın.

Bir kozmetik diş açmayı düzenlemek için:

1. Bir parça ve montaj belgesinde, Kozmetik Diş Açma unsuruna sağ tıklayın ve Unsuru Düzenle'yi seçin.

2. Gerekli değişiklikleri Kozmetik Diş Açma PropertyManager'da yapın ve Tamam'a tıklayın.

Etkin teknik resim belgesinde kozmetik diş açmalar için çizgi stili ve kalınlığını belirtmek için:

1. Seçenekler'e tıklayın. Belge Özellikleri sekmesinde, Çizgi Yazı Tipi'ni seçin.

2. Kenar tipi bölümünde, Kozmetik Diş Açma'yı seçin.

3. Listelerden bir Stil ve Kalınlık seçin.

   Önizleme kutusu sonuçları gösterir.
