Süpür PropertyManager'ı

PropertyManager seçeneklerini, süpürme unsurunun tipine göre ayarlayın. Süpürmeler hakkında ayrıntılı bilgi için bkz. Süpürmeye Genel Bakış

Profil ve Yol

• Profil . Süpürmeyi oluşturmak için kullanılan çizim profilini (kesit) ayarlar. Grafik alanında veya FeatureManager tasarım ağacında profil çizimini seçin. Profil, bir taban veya yükseklik süpürme unsuru için kapalı olmalıdır. Profil, bir yüzey süpürme unsuru için açık veya kapalı olabilir.

• Araç gövdesi (sadece katı kesme-süpürmeler). Araç gövdesi:

• 360 derece döndürülmüş bir unsur olmalıdır.

• Sadece çizgiler ve yaylar gibi analitik geometriyi içermelidir.

• Modelle birleştirilmemelidir.

• Yol . Profilin hangi yol boyunca süpürme işlemini yapacağını ayarlar. Grafik alanında veya FeatureManager tasarım ağacında yol çizimini seçin. Yol açık veya kapalı olabilir ve bir çizimde yer alan bir grup çizim eğrisi, bir eğri veya bir grup model kenarı olabilir. Yolun başlangıç noktası, profilin düzlemi üzerinde uzanmalıdır.

Ne kesit ne yol ne de sonuçta elde edilen katı kendisiyle kesişemez.

Seçenekler

• Oryantasyon/büküm tipi. Yol boyunca süpürme işlemi yaparken Profil'in oryantasyonunu kontrol eder. Seçenekler:

• Yolu Takip Et. Kesit her zaman yola göre aynı açıda kalır.

• Normali sabit tut. Kesit, her zaman başlangıç kesitine paralel kalır.

• Yolu ve 1. kılavuz eğriyi takip et

• Yolu 1. ve 2. kılavuz eğriyi takip et

• Yol Boyunca Bük. Kesiti yol boyunca büker. Tanımla altında bükümü derece, radyan veya dönüş cinsinden tanımlayın.

• Yol Boyunca Normal Sabitle Bük. Kesiti yol boyunca bükerken yol boyunca bükülen kesiti başlangıç kesitine paralel tutar.

Oryantasyon/büküm kontrolü

• Tanımla (Oryantasyon/büküm tipi'nde Yol Boyunca Bük veya Yol Boyunca Normal Sabitle Bük seçilerek kullanılabilir).

• Büküm tanımı. Bükümü tanımlayın. Derece, Radyan veya Dönüş'ü seçin.

• Bükülme açısı. Bükümdeki derece, radyan veya dönüş miktarını ayarlar.

• Yol hizalama tipi (Oryantasyon/büküm tipi'nde Yolu Takip Et seçilerek kullanılabilir). Yol boyunca küçük ve düzensiz eğrilik dalgalanmalarının, profilin hatalı hizalanmasına neden olduğu durumlarda profili kararlı duruma getirir. Seçenekler:

• Hiçbiri. Profili yola dik olarak hizalar. Düzeltme uygulanmaz.

• Minimum Bükülme (Sadece 3B yollar için). Profilin yolu takip ederken kendi ile kesişmesini engeller.

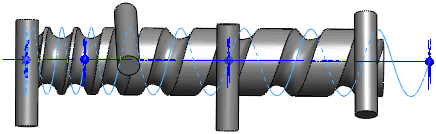

• Yön Vektörü. Profili Yön Vektörü için seçilen yönde hizalar. Yön vektörünü ayarlamak için objeler seçin.

• Tüm Yüzler. Yol bitişik yüzler içeriyorsa, geometrik bakımdan olanaklı olan yerlerde, süpürme profilini bitişik yüze teğet yapın.

• Yön Vektörü (Yol hizalama tipi'nde Yön Vektörü seçilerek kullanılabilir). Yön vektörünü ayarlamak için bir düzlem, düzlemsel yüz, çizgi, kenar, silindir, eksen, bir unsur üzerinde bir çift tepe noktası vb.'ni seçin.

• Teğet yüzleri birleştir. Süpürme profili teğet segmentler içeriyorsa, sonuçta elde edilen süpürmedeki ilgili yüzeylerin teğet olmasını sağlar. Bir düzlem, silindir veya koni olarak gösterilebilecek olan yüzler korunur. Diğer bitişik yüzler birleştirilir ve profiller yaklaştırılır. Çizim yayları spline'lara dönüştürülebilir.

• Önizlemeyi göster. Süpürmenin gölgeli bir önizlemesini gösterir. Sadece profili ve yolu görüntülemek için işareti kaldırın.

• Birleştirme sonucu. Katıları tek bir gövdede birleştirir.

• Uç yüzleri ile hizala. Süpürme profilini, yolun karşılaştığı son yüze kadar devam ettirir. Süpürme yüzleri, ek geometri gerektirmeksizin süpürmenin uçlarındaki yüzlerle eşleşecek şekilde uzatılır veya kesilir. Bu seçenek yaygın olarak helislerde kullanılır.

Kılavuz Eğrileri

• Kılavuz Eğrileri . Yol boyunca süpürme işlemi yaparken profile kılavuzluk eder. Grafik alanında kılavuz eğrilerini seçin.

Kılavuz eğrisi, profille veya profil çizimindeki bir nokta ile çakışık olmalıdır.

• Yukarı Taşı ve Aşağı Taşı . Kılavuz eğrilerinin sırasını ayarlar. Bir Kılavuz Eğrisi seçin ve profil sırasını ayarlayın.

• Düz yüzleri birleştir. Kılavuz eğrileri ile süpürmelerin performansını artırmak için ve kılavuz eğrisinin veya yolun eğrisel süreklilik göstermediği tüm noktalarda süpürmeyi bölümlere ayırmak için işareti kaldırın.

• Kesitleri Göster . Süpürmenin kesitlerini gösterir. Kesit Numarası'na göre profili görüntülemek ve sorun gidermek için ok işaretlerini seçin.

Teğetlik Başlat/Bitir

• Teğetlik tipini başlat ve Teğetlik tipini sonlandır. Seçenekler:

• Hiçbiri. Teğetlik uygulanmaz.

• Yol Teğet. Süpürmeyi başlangıçta yola dik olarak oluşturun.

İnce Unsur

Bir ince unsur süpürmesi oluşturmak için seçin.

• İnce unsur tipi. İnce unsur süpürmesinin tipini ayarlar. Seçenekler:

• Tek Yön. Kalınlık değerini kullanarak profillerden tek yönde ince unsur oluşturur. Gerekirse Yönü Ters Çevir'i tıklayın.

• Orta Düzlem. Her iki yönde aynı Kalınlık değerini uygulayarak profillerden her iki yönde ince unsur oluşturur.

• Çift Yön. İnce unsuru profillerden her iki yönde oluşturur. Kalınlık ve Kalınlık için ayrı değerler ayarlayın.

Unsur Kapsamı

Unsurun etkilemesini istediğiniz gövdeleri belirtir. Bkz. Çok Gövdeli Parçalarda Unsur Kapsamı.
