Delik Bilgileri

Delik Bilgisi aracı Delik Sihirbazı veya dairesel kesim unsurları ile oluşturulan deliklere sürülen çap ölçümlendirmeleri ekler.

Delik bilgileri teknik resimlerde kullanılabilir. Modeldeki bir delik ölçümlendirmesini değiştirirseniz, bilgi otomatik olarak güncellenir.

Delik Sihirbazı ile bir delik oluşturduğunuzda, delik bilgileri Delik Sihirbazı bilgilerini kullanır. Delik Sihirbazı tipleri için varsayılan formatlar <install_dir>\solidworks\lang\<dil>\calloutformat.txt dosyasında depolanır. İkinci dosya, calloutformat_2.txt, basitleştirilmiş sürümdür. Her iki dosyayı da düzenleyebilirsiniz. İkinci dosyayı kullanmak isterseniz, dosyayı calloutformat.txt olarak yeniden adlandırmanız gerekir. Bu, SolidWorks yazılımının referansta bulunduğu dosya adıdır. Delik Bilgisi Format Dosyası için varsayılan klasör konumunu Araçlar, Seçenekler, Sistem Seçenekleri, Dosya Konumları'nda ayarlayabilirsiniz.

Delik Sihirbazı'nda doğrusal veya dairesel çoğaltma ile bir delik oluşturulduysa, örneklerin sayısı delik bilgisinde bulunur. JIS standardında, örnek sayısı göstergesini "x" veya "-" olarak değiştirebilirsiniz.

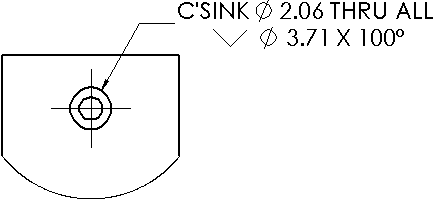

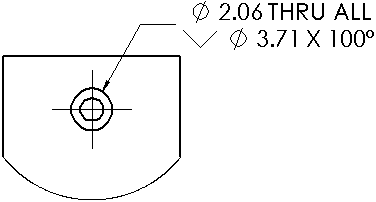

Delik bilgisi örnekleri:

Deliğin ekseni teknik resim çalışma sayfasına dik olmalıdır.

Teknik resimde delik bilgileri eklemek için:

1. Detaylandırma araç çubuğunda Delik Bilgisi simgesine veya Ekle, Detaylandırmalar, Delik Bilgisi'ne tıklayın.

   İmleç olarak değişir.

2. Deliğin kenarına tıklayın, ardından delik bilgisini yerleştirmek için grafik alanına tıklayın.

   Bir Delik Bilgisi eklenir ve Ölçümlendirme PropertyManager görüntülenir. Delik bilgisi bir çap sembolü ve delik çapının ölçümlendirmesini içerir. Deliğin derinliği biliniyorsa, delik bilgisi bir derinlik sembolünü ve derinliğin ölçümlendirmesini de içerir. Delik, Delik Sihirbazı'nda oluşturulursa, delik bilgisi, konik havşa ölçümlendirmeleri veya delik örneklerinin sayısı gibi ek bilgiler içerir.

3. Delik bilgisini Ölçümlendirme PropertyManager'da düzenleyin.

   Duyarlılık belirtebilir, bir ok stili seçebilir veya metin ekleyebilirsiniz. Ancak, deliğin boyut ve tipi için ölçümlendirme ve sembolleri korumanız gerekir.

   Delik, Delik Sihirbazı ile oluşturulduysa, delik bilgisine eklemek üzere Bilgi Değişkenleri listesine erişmek için Ölçümlendirme PropertyManager'da Değişkenler'e tıklayabilirsiniz.

   ANSI inç standardındaki bir dış vida deliğine bir delik bilgisi iliştirirseniz ve geçerli teknik resim birimleri milimetre ise, matkap yarıçapı ve delik derinlikleri mm cinsinden raporlanır ancak diş tanımı ANSI inç boyut belirtimini korur. Bilgi Değişkenleri iletişim kutusunda diş tanımını diğer değişkenlerle değiştirmek isteyebilirsiniz.

4. Ek delik bilgileri eklemek için 2'den 4'e kadar adımları tekrarlayın, ardından Tamam simgesine tıklayın.

5. Ölçümlendirmeyi çeşitli formatlarda görüntülemek için ölçümlendirmeye sağ tıklayın, Görünüm Seçenekleri'ne, ardından bir seçeneğe tıklayın: Çap Olarak Göster, Yarı Çap Olarak Göster, Doğrusal Olarak Göster, Parantezleri Göster veya Teftiş Olarak Göster.



Bir delik bilgisi özelliklerini düzenlemek için:

Bilgiyi seçin ve değişiklikleri Ölçümlendirme PropertyManager'da yapın.

Bilgi metninin bir kısmını manüel olarak değiştirirseniz, o kısmın modelle bağlantısını koparabilirsiniz. Bağlantıyı koparmak üzereyseniz, SolidWorks bir uyarı mesajı görüntüler.

Toleranslar eklemek üzere delik bilgilerini değiştirmek için:

1. Bir delik bilgisi seçin.

2. PropertyManager'da, bir Tolerans Tipi seçin.

3. Maksimum Sapma ve Minimum Sapma için bir değer girin.

4. Tamam simgesine tıklayın.

Geometri veya Delik Sihirbazı ile Tanımlama

Delik Sihirbazı ve geometri tanımları arasında geçiş yapmak için:

1. Delik bilgisine sağ tıklayın ve Görünüm Seçenekleri, Geometri ile Tanımla'yı seçin.

2. Delik Sihirbazı tanımına geri dönmek için, delik bilgisine sağ tıklayın ve Görünüm Seçenekleri, Delik Sihirbazı ile Tanımla'yı seçin.

   Bu menü öğeleri yalnızca delikler Delik Sihirbazı ile oluşturuldukta kullanılabilir.

Örnek göstergeleri

Örnek sayısı göstergelerini yalnızca JIS standardı için tire veya "x" olarak değiştirebilirsiniz.

Örnek sayısı göstergesini değiştirmek için:

1. calloutformat.txt dosyasını bir metin düzenleyicisinde açın. Dosya genellikle <install_dir>\solidworks\lang\<dil> dizininde bulunur.

2. Dosyada:

1. Dosyanın üst kısmında, NO-NUMBER-OF-INSTANCES önünde bir yıldız işaretinin (*) olduğundan emin olun.

2. JIS bölümünü arayın. Bölümün başlangıcında, JIS-COUNT-DELIMITER değerini tire veya "x" olarak ayarlayın:

• JIS-COUNT-DELIMITER=-

• JIS-COUNT-DELIMITER=x

3. Dosyayı kaydedin ve kapatın.

3. Dosya Konumları'ndaki Delik Bilgisi Format Dosyası'nın calloutformat.txt dosyasına referansta bulunduğundan emin olun.

Standartları Manüel Olarak Tanımlama

Türetilmiş delik bilgi standartlarını manüel olarak tanımlamak için:

1. \solidworks\lang\<dil>\ yükleme konumunda bulunan calloutformat.txt veya calloutformat_2.txt dosyasını düzenleyin.

2. ANSI (veya herhangi bir varsayılan standart) içeriğini kopyalayın ve metin dosyasındaki yeni bölüme yapıştırın.

3. Yalnızca büyük harfleri kullanarak, standart adını gerekli türetilmiş delik bilgisi standardınız olarak yeniden adlandırın.

4. Dosyayı calloutformat.txt olarak kaydedin.

Delik bilgisi standartlarını tanımlamak için yalnızca büyük harfleri kullanın.

Delik Bilgisi Formatını Değiştirme

Delik bilgisi formatı tanım dosyasını (calloutformat.txt) düzenleyerek delik bilgisi formatını değiştirebilirsiniz.

Aşağıda calloutformat.txt dosyasını düzenleme örneği vardır.

İlgili Konular

Delik Bilgilerine Çoklu Basamak Liderleri Ekleme
