焊缝 PropertyManager 允许您插入和定义焊缝。
要显示该 PropertyManager，在零件中，单击焊缝
（焊件工具栏）或。在装配体中，单击。
焊接路径
 |
智能焊接选择工具 |
允许您将指针拖到面上要应用焊缝的位置。 |
| |
选择面 |
列举每个独特焊接路径。焊接路径是焊缝围绕模型的路线。 当您在该框中选择焊接路径时，图形区域中的焊接路径预览将改变颜色。粉红色的预览表示该焊接路径处于激活状态。黄色的预览表示该焊接路径处于非激活状态。您在 PropertyManager 中所作的任何更改都会应用于激活的焊缝。
|
| |
新焊接路径 |
让您定义新焊接路径。单击新焊接路径生成与先前创建的焊接路径脱节的新路径。如果您使用智能焊接选择工具，则不需要使用新焊接路径。 允许在两个实体之间使用焊接路径。您不可以在三个或三个以上实体之间或一个实体的面之间定义焊缝。
|
设置
设置中的选项应用于每个焊接路径。在焊接路径下选择一个项目时，可为所选的焊接路径更改以下选项：
“从/到”长度
您可使用下面的设置或图形区域中的控标来控制焊缝。
| |
起点 |
可以定义焊缝从第一端的起始位置。 |
 |
反转方向 |
焊缝从对侧端开始。 |
| |
焊接长度 |
设定焊缝的长度。 |
 |

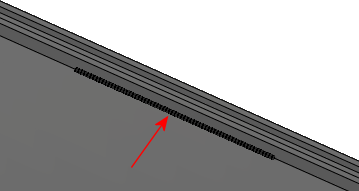

| 焊缝通过起点和焊接长度定义 |
断续焊接
| |
缝隙与焊接长度 |
设定断续焊缝的焊接长度和缝隙。 |
| |
节距与焊接长度 |
设定断续焊缝的焊接长度和节距。节距是指焊接长度加上缝隙。它是通过计算一条焊缝的中心到下一条焊缝的中心之间的距离而得出的。 |
| |
交错 |
适用于设为两侧的焊缝。焊缝交错处于要焊接的实体的两侧。
|
