焊缝

您可以在焊件零件和装配体以及多实体零件中添加焊缝。

焊缝的主要特征：
  • 与所有类型的几何体兼容，包括带有缝隙的实体
  • 在使用焊接表的工程图中包含焊缝属性
  • 自动生成焊接符号
  • 焊接符号与焊缝关联
  • 在 FeatureManager 设计树中包含焊缝的单独焊缝 文件夹

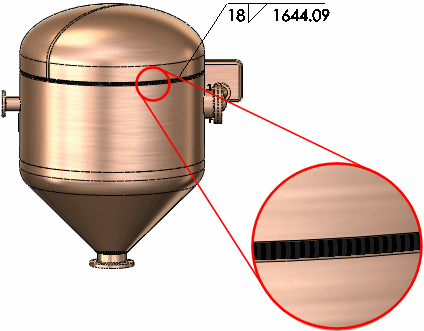

焊缝使用简化的显示。它们在模型中显示为图形。不会生成任何几何体。焊缝是轻化单元，不会影响性能。

关于装配体中焊缝的信息，请参阅装配体中的焊缝。

关于工程图中焊接表的信息，请参阅焊接表。

  • 生成焊缝
  • 智能焊接选择工具
    使用智能焊接选择工具选择要应用焊缝的面。该工具可在焊缝 PropertyManager 中使用。
  • 更改焊缝类型和大小
    通过右键单击 FeatureManager 设计树中的焊缝并单击编辑特征 ，您可以根据自己的需要编辑焊缝的任何特征。然而，您还可以在焊接文件夹 中拖动焊缝，以更改焊接符号中焊缝的类型和大小。
  • 焊缝 PropertyManager
    焊缝 PropertyManager 允许您插入和定义焊缝。
  • 焊缝属性对话框
    使用焊缝属性对话框，可以设定显示在工程图中焊接表内的焊缝属性。
  • 圆角焊缝
